TCK700DY
10001
Con el control digital como núcleo, rompe con las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para ofrecer una gran resistencia a las vibraciones, manteniendo una precisión estable incluso durante el funcionamiento a alta velocidad a largo plazo. La bancada está construida a partir de una sola pieza de hierro fundido, tratada con envejecimiento para eliminar las tensiones internas, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.

- PARÁMETROS DEL PRODUCTO -

Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y ofreciendo soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a las vibraciones, manteniendo una precisión estable incluso durante operaciones prolongadas a alta velocidad. La bancada está construida en una sola pieza de hierro fundido, tratada con envejecimiento para eliminar tensiones internas, lo que resulta en una deformación mínima y garantiza una estabilidad de mecanizado a largo plazo.


Gama de procesamiento
Oscilación máx. sobre la camammΦ780
Oscilación máx. sobre tobogánmmΦ500
Diámetro máximo de girommΦ650
Distancia al centromm1100/1600/2100/3100
Eje
Tipo de cabezal/A2-8/A2-11
Diámetro del agujero pasante del husillommΦ88/Φ105/Φ132
Capacidad del barmmΦ74/Φ91/Φ115
Velocidad máx.del husillorpm3000/2500/1800
Potencia nominal del motor principalkw22
Par máximo de salida del husilloNM573
Forma de transmisión del husillo/Correa dentada

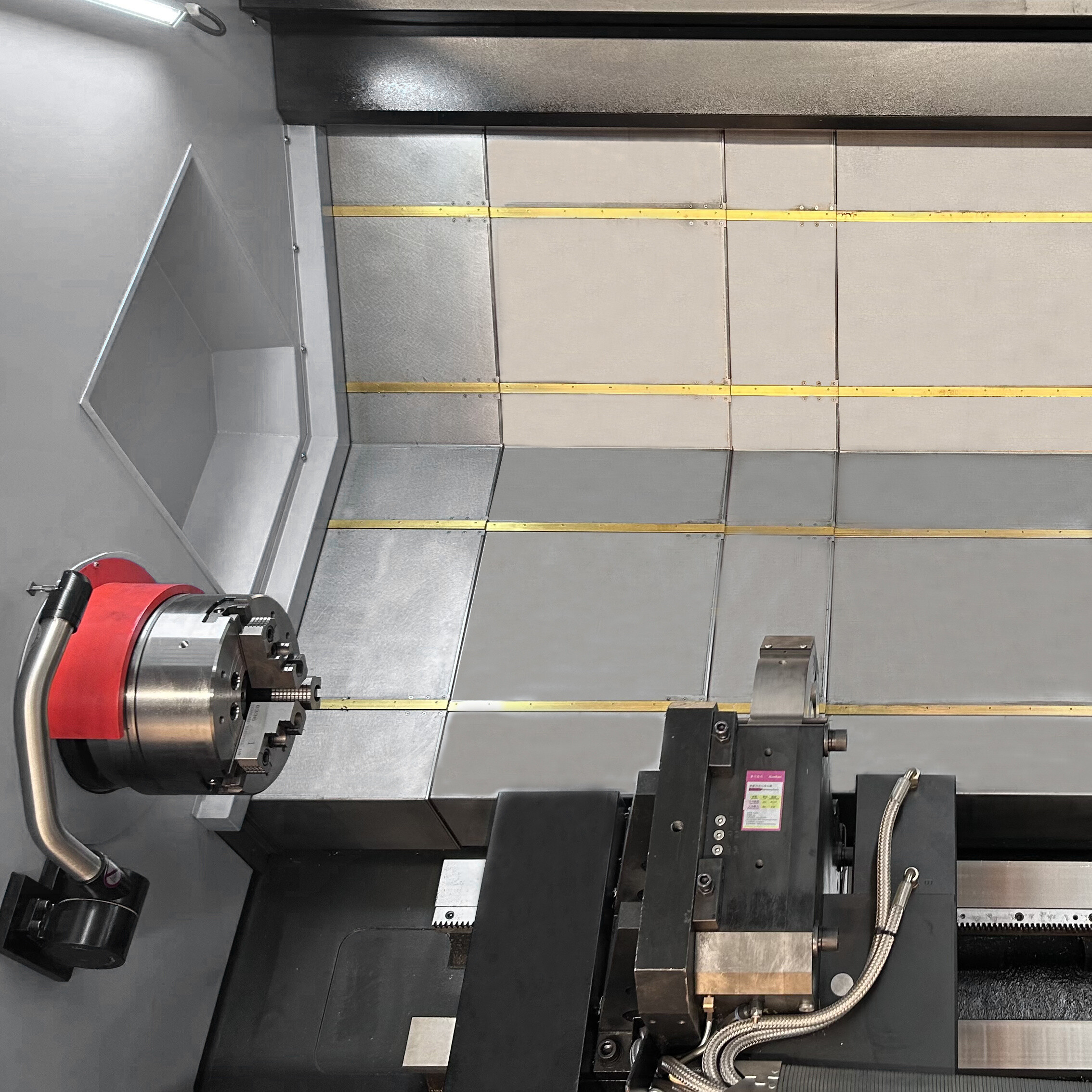

Chuck
Mandril hidráulicopulgada12/15/18/21

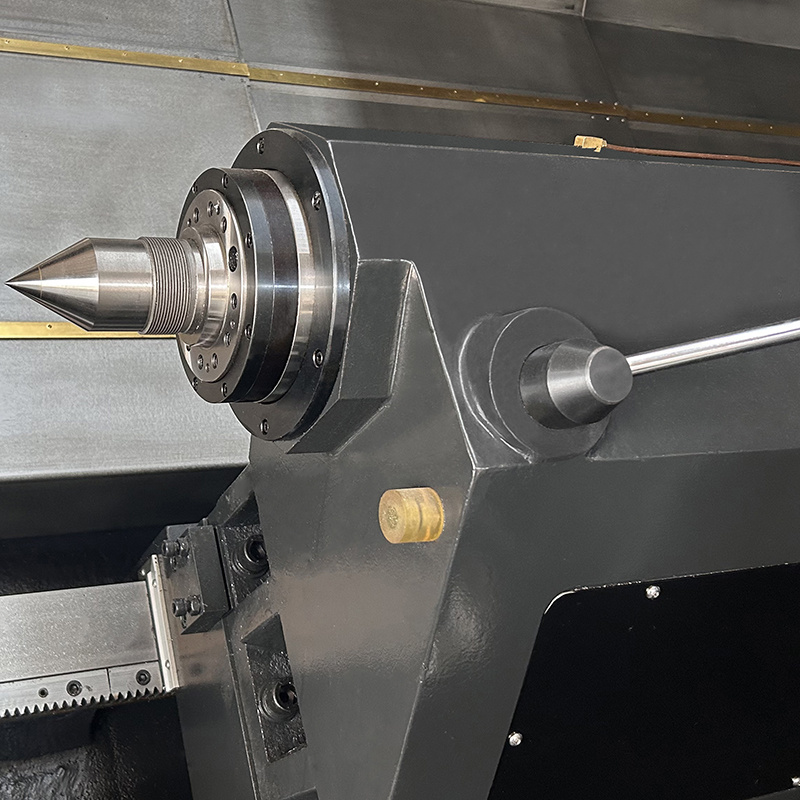

Contrapunto
Manguito del contrapunto/Rotación interna MT6
Forma de movimiento del contrapunto/Contrapunto programable hidráulicamente
Bancada de torno
Ángulo de inclinaciónDEG45°
Recorrido del eje Xmm350+20
Recorrido del eje Zmm1100/1600/2100/3100
Velocidad de movimiento rápido X/Zm/min16/24

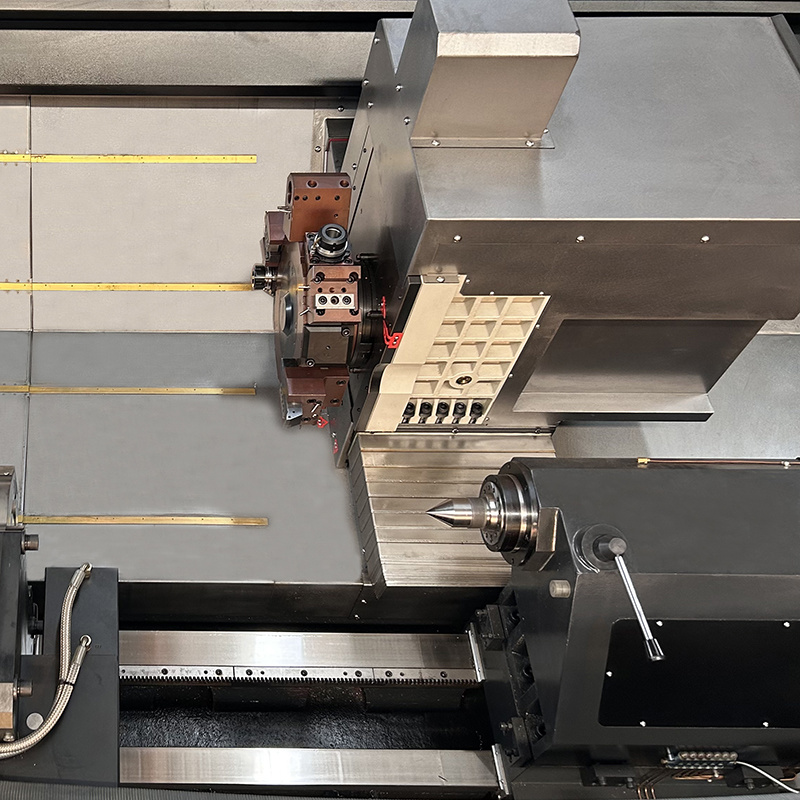

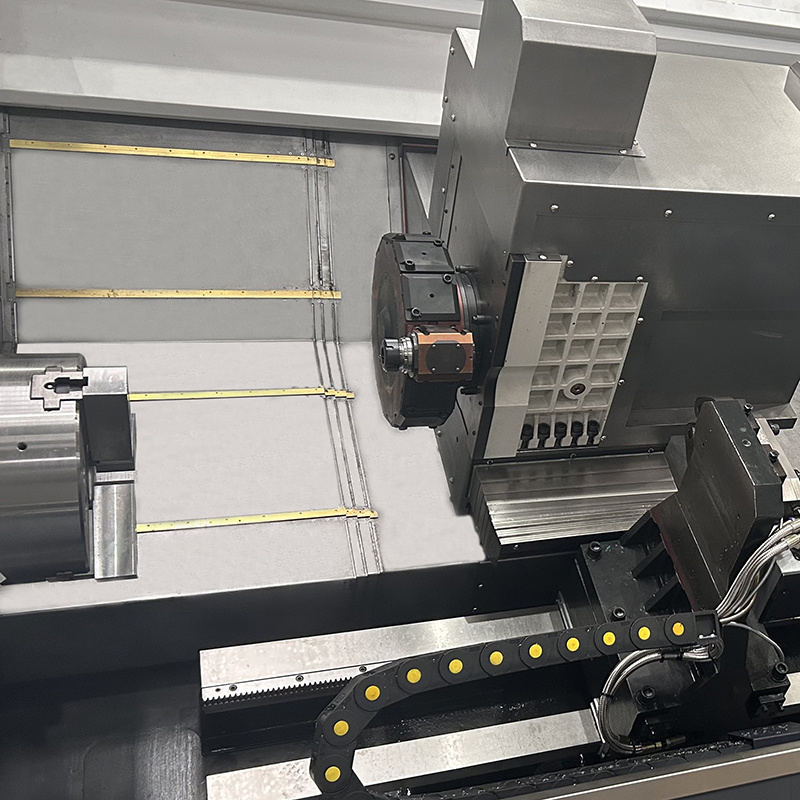

Torreta
Servohidráulico/BMT65
Tiempos de cambio de herramientas adyacentess0.5
Número de estación/12


Torreta
Servohidráulico/BMT65
Tiempos de cambio de herramientas adyacentess0.5
Número de estación/12
Tamaño de herramienta.torneado/taladrado)mm32x32/Φ40(50)
Mandril de resorte/ER40
Potencia motrizkw5.5-7.5
Recorrido del eje Ymm±75
Tamaño exterior
1.0m7500kg4500*2300*2550mm
1.5m9500kg6000*2300*2550mm
2.0m10500kg6500*2300*2550mm
3.0m13300kg7500*2300*2550mm
