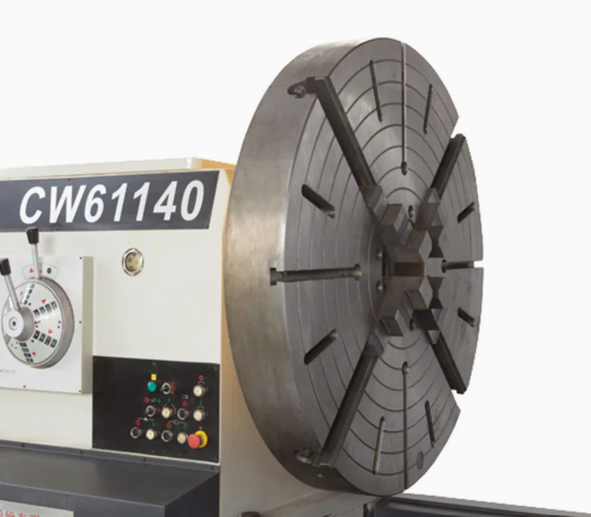

CW61140
10001
Descubra los tornos para trabajos pesados CW61140 & CW62140 con Φ1400-1600mm de capacidad de giro, 12m de longitud de pieza y 24 velocidades de husillo. Ideales para el torneado de precisión de metales en aplicaciones industriales.
WhatsApp:+86 173 5340 5464
Correo electrónico :admin@sdvedon.com

- PARÁMETROS DEL PRODUCTO -

MODELSCW61140/CW62140CW61160/CW62160
CAPACITY

Oscilación máx. sobre la camaΦ1400mm1600 mm diá.
Oscilación máx. sobre el carroΦ1060mmΦ1260mm
Oscilación máx. sobre el huecoΦ1930 mmΦ2110 mm
Longitud efectiva del hueco590mm590mm
Anchura de la cama970mm970mm
Longitud máx. de la pieza1.5/2/3/4/5/6/8/10/12m1.5/2/3/4/5/6/8/10/12m
Longitud máxima de giro1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m
Peso máx. de la pieza (entre centros)6000kg6000kg
SPINDLE

Nariz del husilloA2-15A2-15
Taladro del husillo130 mm diá.130 mm diá.
Taladro cónico del husilloMétrico Φ140 1:20Métrico Φ140 1:20
Pasos de velocidad del cabezal24(Normal), 12(Inversa)24(Normal), 12(Inversa)
Rango de velocidad del cabezal2,5~250rpm2,5~250rpm
Paso del husillo de bolas longitudinal/diámetro12mm/Φ70mm12mm/Φ70mm
Número de avances longitudinales y transversales9797
FEED RANGE OF TOOL POST FOR PER REVOLUTION OF SPINDLE

Longitudinal0,1 a 12 mm/r0,1 a 12 mm/r
Cruz0,05~6mm/r0,05~6mm/r
Portaherramientas central0,025 a 3 mm/r0,025 a 3 mm/r
THREADING

Roscas de paso métrico1~120mm/ 451~120mm/ 45
Roscas blancas30~¼TPI/ 4230~¼TPI/ 42


Roscas blancas30~14TPI/4230~14TPI/42
Hilos de módulo1/2~60D.P/481/2~60D.P/48
Hilos D.P.½~60M.P/46½~60M.P/46
RAPID TRAVEL

Longitudinal3740 mm/min3740 mm/min
Cruz1870 mm/min1870 mm/min

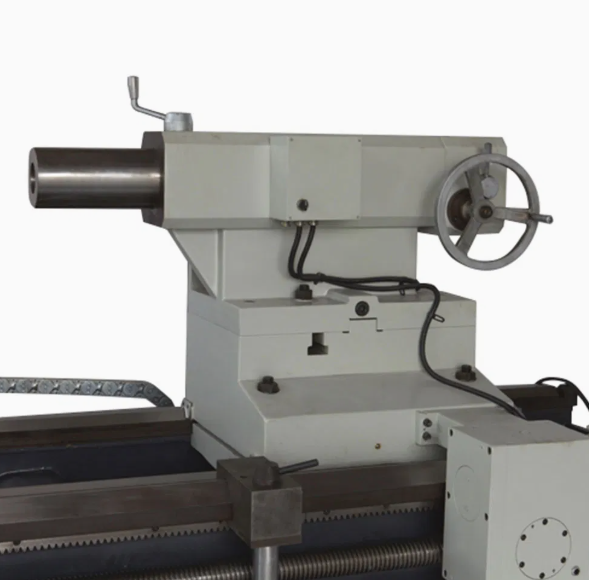

TAILSTOCK SLEEVE

Taladro cónicoMétrico 80Métrico 80
Diámetro exteriorΦ160mmΦ160mm
Recorrido máximo300mm300mm
OTHERS

Distancia vertical del centro del husillo a la base de montaje51mm51mm
Recorrido máximo del portaherramientas central400mm400mm
Ángulo de giro del portaherramientas±90°±90°
Recorrido máximo del carro transversal840mm900mm
Tamaño del mango de la herramienta50×50mm50×50mm
Potencia del motor principal22kw22kw
Potencia del motor de avance rápido1.5kw1.5kw
Potencia de la bomba de refrigerante0.25kw0.25kw
Dimensiones totales de la máquina de 3 metros (L×A×H)6100 x 2080 x 2130mm6100 x 2130 x 2300mm
Peso neto14100kg15100kg
