CMC650U
10001

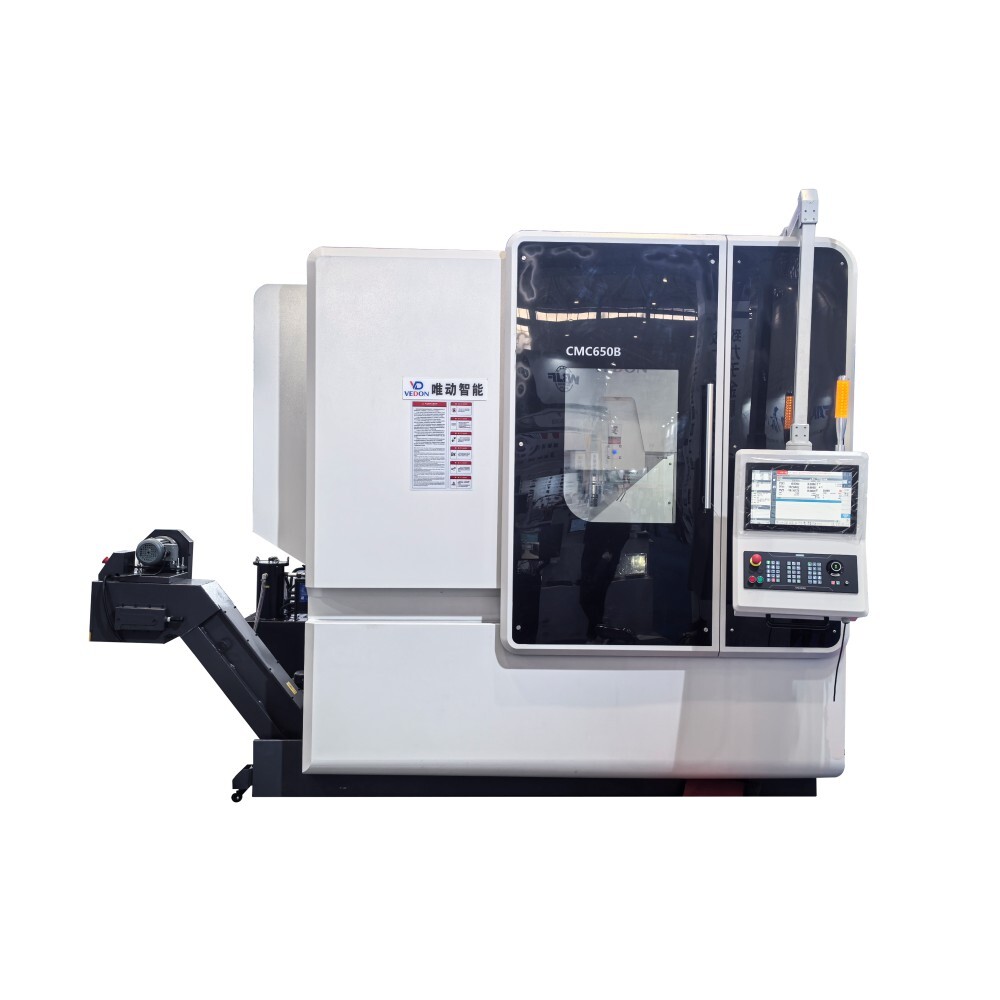

Descubra la fresadora CNC de 5 ejes CMC650U con 650 mm de recorrido en el eje X, husillo de 12.000 rpm y capacidad para 24 herramientas. Ideal para el mecanizado de precisión con una exactitud de ±5 arcosegundos.
WhatsApp:+86 173 5340 5464
Correo electrónico :admin@sdvedon.com

- PARÁMETROS DEL PRODUCTO -

EspecificacionesUnidadCMC650uObservación
Alcance del viaje
Recorrido eje X
mm650
Recorrido del eje Y
mm520
Recorrido eje Z
mm475
Nariz del husillo a la superficie de la mesa
mm150-625
Cuadro
Tamaño de la tabla
mm0650X540
Ranura T(anchura×distancia×cantidad)

5-14-100
Carga máxima de la mesa
kg300

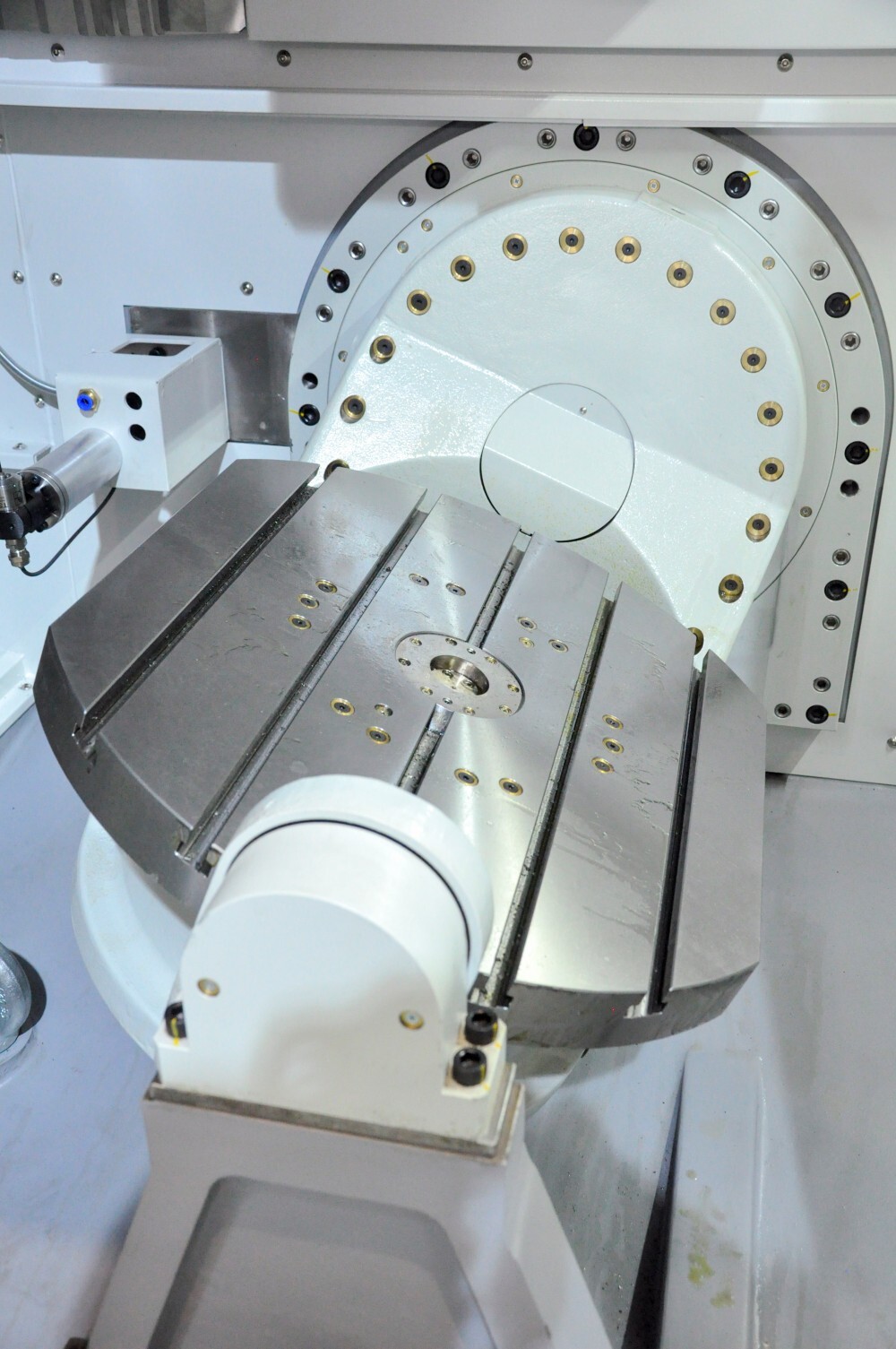

Ángulo de inclinación de la mesa
°±120

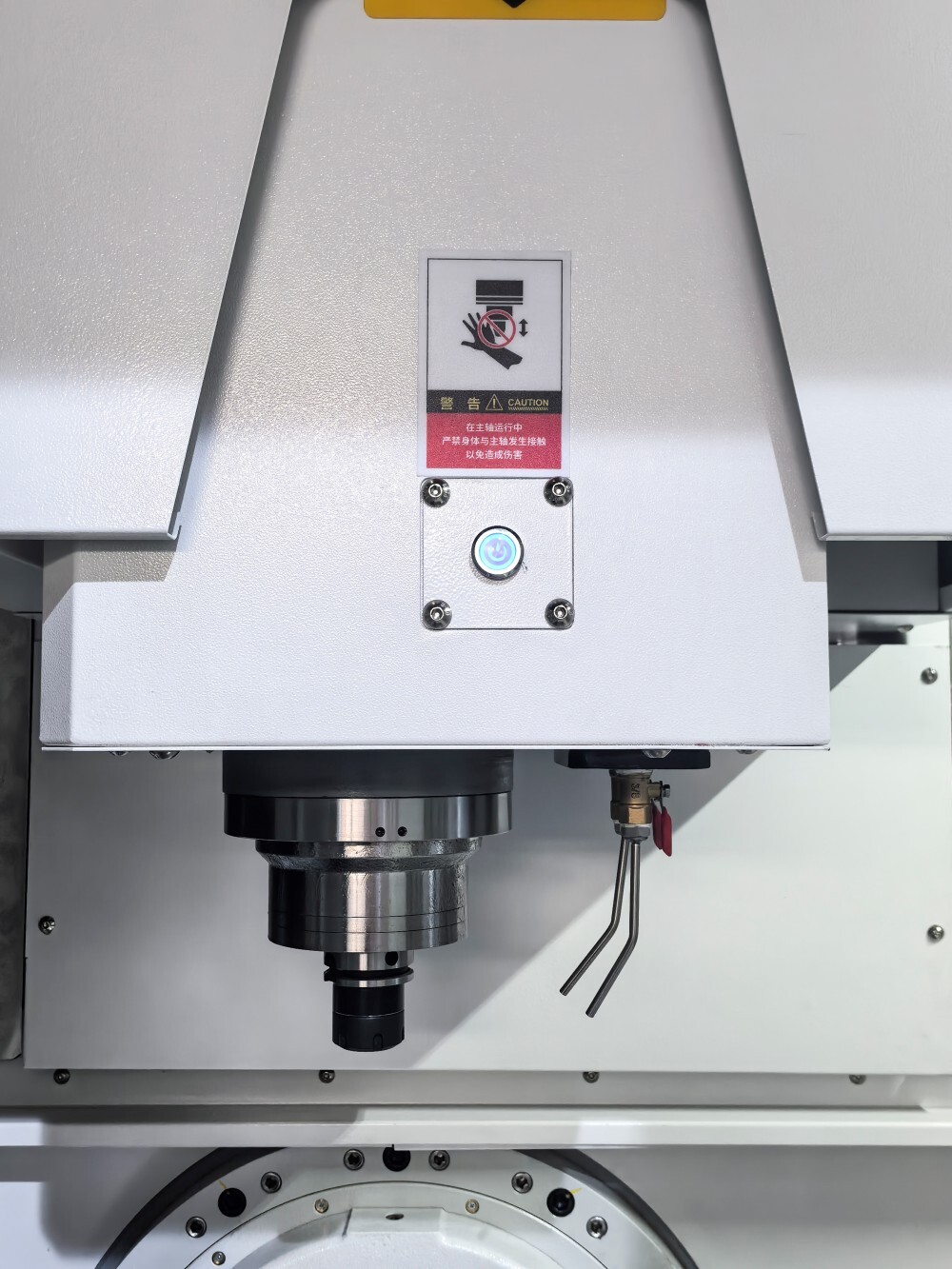

EjeCELLS
Velocidad del cabezal
rpm40-12000
Potencia del motor del husillo
Kw7.5
Conicidad del husillo

BBT 40
Par de entrada del husillo (máx.)
Nm90
Revista de herramientas
ATCCapacidad del almacén de herramientas
24TEYON

Diámetro máximo de la herramienta (lleno/vacío)mm80/150

Longitud máxima de la herramientamm300

Peso máximo de la herramientakg8

Intercambiars1.75/5


Sistema de alimentación
Alimentación rápidaEjes X,Y,Zm/min42

Eje B/Cr/min60/100
Velocidad de avance de cortemm/min1-10000
Precisión
Precisión de posicionamientoEjes X,Y,Zmm0.008

Eje BSegundo angular±5

Eje CSegundo angular±5
Repita la precisión de posicionamientoEjes X,Y,Zmm0.005

Eje BSegundo angular4

Eje CSegundo angular4

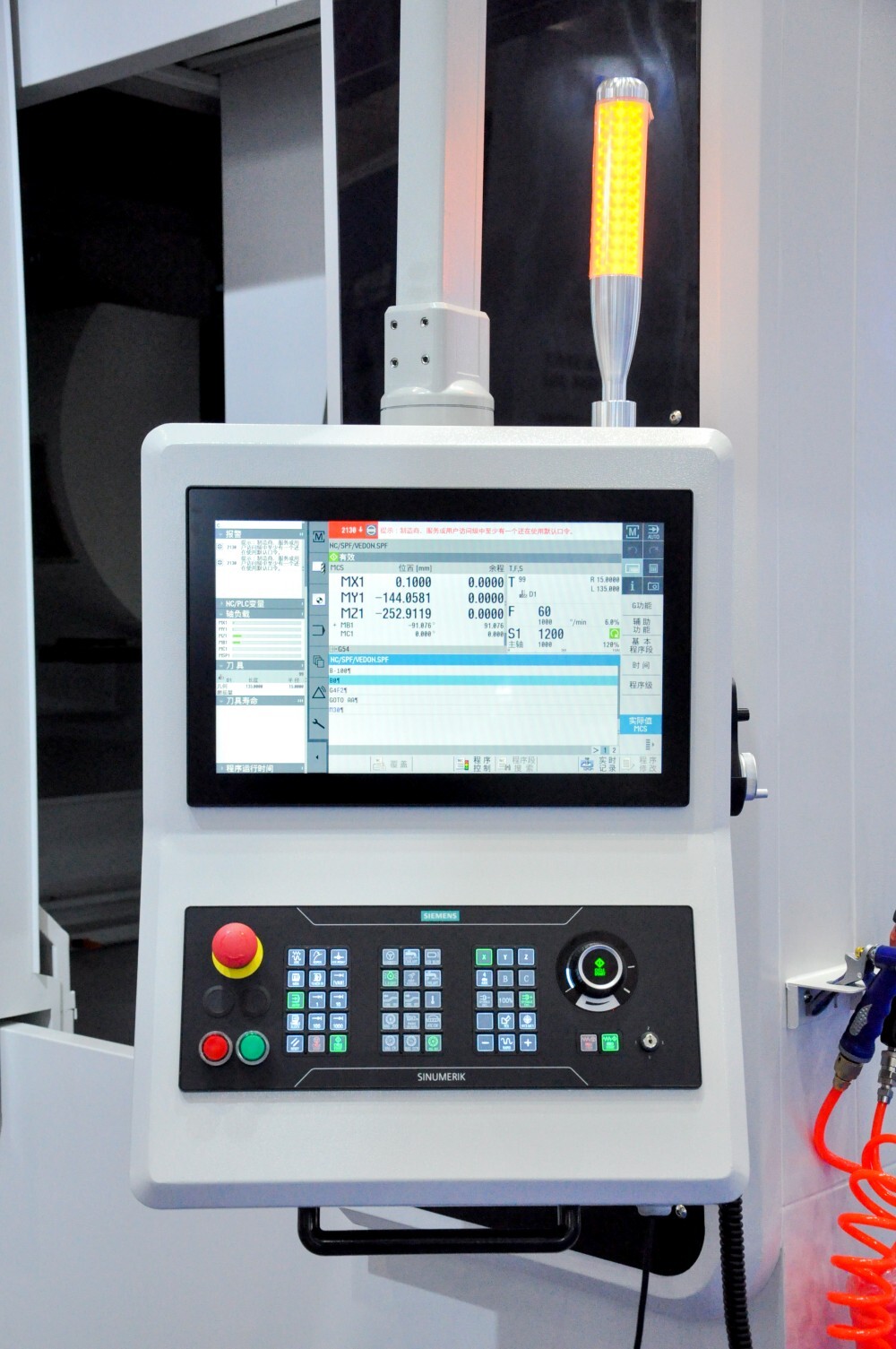

Controlador
Modelo
SIEMENS ONE
Eje controladoEjes5
Enlace de ejesEjes3 ejes lineales,2 ejes rotativos
Funciones auxiliares
Solicitud de potencia

3 -380V±10%,50Hz
Solicitud de aireMpa0,5-0,7Mpa
Dimensión de la máquina
Longitudmm3970
Anchuramm3250
Alturamm2870
Pesokg9500
