Soportes del árbol de la fresadora horizontal: por qué es importante la rigidez

Soportes de árbol para fresadoras horizontales: por qué importa la rigidez

Una fresadora horizontal puede disponer de una potencia de husillo considerable y, aun así, tener dificultades para trabajar con una fresa de disco ancha. El factor limitante puede ser el conjunto del árbol portafresas, no el motor. Bajo carga, pequeños desplazamientos en el árbol, el cojinete de apoyo o el brazo superior pueden modificar la posición de la fresa con respecto a la pieza. El resultado puede ser vibración, variaciones dimensionales, un acabado superficial irregular o el fallo prematuro del filo de corte.

Por ello, la rigidez del soporte del árbol merece más atención de la que puede ofrecer una fotografía de catálogo. La pregunta útil no es simplemente si la máquina incluye un soporte exterior, sino si el conjunto completo permanece estable en las condiciones de corte previstas.

Siga el recorrido de la fuerza de corte a través del conjunto

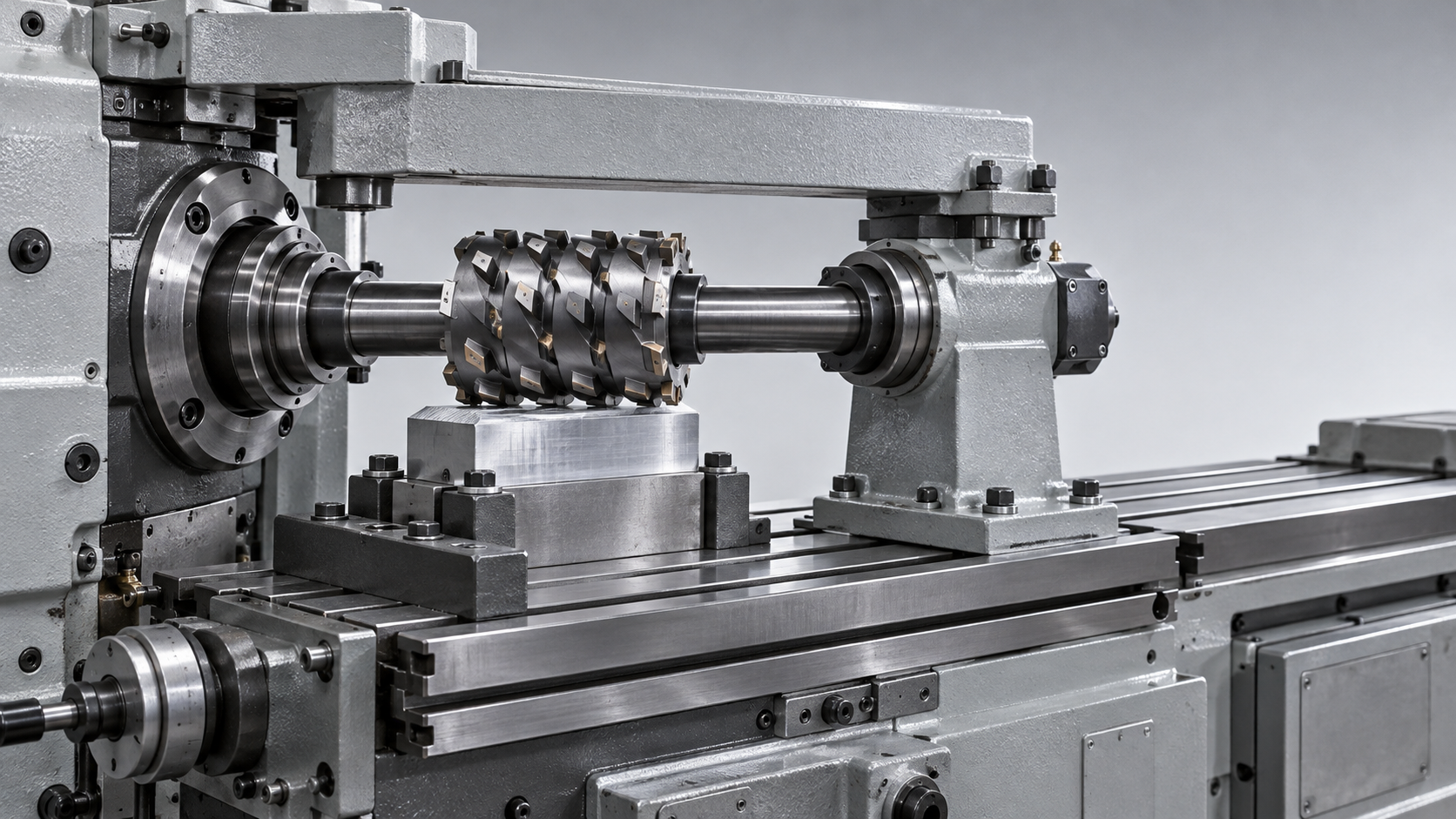

En una fresadora horizontal convencional de árbol portafresas, el husillo acciona un árbol que sostiene una o varias fresas. Un soporte exterior, normalmente montado en un brazo superior, apoya el muñón del árbol alejado del husillo. Esta disposición limita la flexión en comparación con un voladizo equivalente sin apoyo. Sin embargo, no elimina la deformación.

Las fuerzas de corte se transmiten a través de la fresa, el árbol, los cojinetes del husillo, el cojinete de apoyo, el brazo superior y la estructura de la máquina. La flexibilidad de cualquier unión contribuye al movimiento relativo entre la herramienta y la pieza. Un soporte de fundición pesado no puede compensar una abrazadera floja del brazo superior, un cojinete desgastado, una superficie de posicionamiento dañada o una sujeción flexible de la pieza.

Compruebe también qué arquitectura de máquina se está considerando. Muchos centros de mecanizado horizontales utilizan portaherramientas montados en el husillo, sin un soporte exterior para el árbol. Su evaluación de rigidez es distinta de la de una máquina de árbol largo utilizada para fresado con fresa de disco, fresado lateral y frontal o fresado en grupo. No se deben aplicar a ambas el mismo protocolo de aceptación sin adaptarlo.

Por qué importan el diámetro, la longitud y la posición de la fresa

La mecánica básica de vigas explica por qué cambios aparentemente pequeños en la configuración pueden ser importantes. En una sección circular maciza, la rigidez a la flexión depende del momento de inercia del área, que aumenta en proporción a la cuarta potencia del diámetro. La deformación también aumenta considerablemente con la longitud sin apoyo. El comportamiento exacto depende de la posición de la carga y de las condiciones de contorno, por lo que un cálculo sencillo de viga sirve como evaluación preliminar, no como predicción del rendimiento completo de la máquina.

En la práctica, utilice el árbol más corto que resulte adecuado y el mayor diámetro compatible con el husillo, las fresas y el soporte. Siempre que el espacio libre lo permita, sitúe el soporte cerca de la zona de corte. Evite una longitud innecesaria de separadores y evalúe la posición de la fresa con respecto a ambos puntos de apoyo, en lugar de considerar que todas las posiciones a lo largo del árbol tienen la misma rigidez.

El fresado en grupo exige aún más cuidado en estas decisiones. Varias fresas pueden generar fuerzas y momentos combinados a lo largo de un conjunto más extenso. Que una configuración funcione de forma aceptable con una sola fresa estrecha no demuestra que sea adecuada para un conjunto ancho de fresas. La disposición de producción prevista debe formar parte de la evaluación.

La rigidez estática no lo explica todo

Una prueba de carga estática mide el desplazamiento bajo una fuerza aplicada. La vibración regenerativa es un problema dinámico que implica modos estructurales, amortiguación, condiciones de corte e interacción entre pasadas sucesivas de los dientes. Un soporte puede mostrar poco movimiento estático y, aun así, permitir vibraciones a determinadas velocidades del husillo.

En general, una mayor rigidez es beneficiosa, pero nunca se debe aceptar «sin vibraciones» como especificación incondicional. La geometría de la fresa, el engrane de los dientes, el descentramiento, la sujeción de la pieza y el material afectan a la estabilidad. Cambiar la velocidad puede suprimir una condición inestable concreta sin corregir la debilidad mecánica subyacente.

Inspeccione las interfaces, no solo el tamaño de la fundición

El cojinete de apoyo debe ser adecuado para el muñón del árbol y el rango de funcionamiento de la máquina. Según el diseño, puede ser un cojinete liso o emplear elementos rodantes. La holgura, la lubricación, la alineación y la velocidad admisible requieren instrucciones específicas para cada diseño; no existe un valor de ajuste universal.

Una holgura excesiva puede permitir desplazamientos. Un apriete excesivo o una desalineación pueden provocar calentamiento, agarrotamiento y desgaste acelerado. Forzar un soporte desalineado para colocarlo puede doblar el árbol antes de empezar a cortar. Inspeccione las superficies de apoyo y siga la secuencia de alineación y sujeción del fabricante, en lugar de utilizar la fuerza de apriete para compensar un problema de montaje.

• Compruebe por separado el descentramiento del árbol y del husillo para ayudar a localizar el origen del error.
• Inspeccione los separadores, las caras de las fresas y los resaltes de posicionamiento para detectar rebabas, contaminación y daños.
• Verifique que el brazo superior quede bloqueado de forma segura en la extensión requerida.
• Confirme los requisitos de lubricación del cojinete, las piezas de repuesto y el acceso para inspección.

En producción, también importa que la configuración pueda repetirse fácilmente. Si resulta difícil verificar la alineación correcta después de cada cambio de fresa, el rendimiento puede depender demasiado de la técnica del operador.

Convierta las afirmaciones sobre rigidez en una prueba de aceptación

Pida a los proveedores que definan la configuración en la que se basan sus afirmaciones de rendimiento: diámetro del árbol, posición del soporte, dimensiones de las fresas, material, velocidad, avance, profundidad de corte y sujeción de la pieza. Sin estos datos, una muestra de acabado superficial o un vídeo de mecanizado ofrecen un valor de comparación limitado.

Un plan de aceptación útil separa las comprobaciones geométricas de las pruebas de mecanizado. La norma ISO 230-1 proporciona un marco para las pruebas de precisión geométrica sin carga o en condiciones cuasiestáticas, cuando corresponda. Por sí sola, no establece un comportamiento aceptable frente a las vibraciones regenerativas en un corte de producción concreto. Especifique en la documentación de compra los procedimientos de prueba, las tolerancias y la configuración de funcionamiento aplicables.

Para la prueba de mecanizado, utilice una disposición representativa de fresas y el material de la pieza previsto. Mida las dimensiones y el acabado en ubicaciones definidas, y repita el corte después del calentamiento acordado. Registre la evolución de la temperatura del cojinete y cualquier vibración anómala. Los límites de aceptación deben ajustarse a los requisitos de la pieza y a las especificaciones de la máquina, no a un valor universal de rigidez arbitrario.

Si se incluyen pruebas de desplazamiento, documente la dirección de la fuerza, el punto de aplicación, la ubicación de medición y la resolución del instrumento. Un valor de rigidez expresado como fuerza dividida por desplazamiento solo tiene sentido si se conocen esas condiciones.

Compare los equipos con rigor técnico

La rigidez es importante en el mecanizado de metales, pero las especificaciones no se pueden trasladar entre máquinas diferentes. Por ejemplo, el taladro magnético VD16E indica un diámetro máximo de perforación de 16 mm, una potencia nominal de 1.350 W y una fuerza nominal de sujeción magnética de 11.500 N. Esa fuerza de sujeción no es una clasificación de rigidez del árbol de fresado; la adhesión magnética también depende de la pieza y de las condiciones de contacto. Corresponde a una evaluación independiente de equipos de perforación.

Shandong VEDON Intelligent Equipment Co., Ltd. integra I+D, fabricación, ventas y servicio en los ámbitos de las máquinas herramienta CNC, las soluciones de fabricación inteligente y las herramientas de corte de precisión. Al analizar una aplicación con un proveedor que cubre estas categorías, mantenga separados los criterios de aceptación para fresado de la capacidad de perforación y de las especificaciones de los accesorios. Solicite pruebas vinculadas a la configuración real de la máquina.

En una fresadora horizontal, la prueba decisiva es que un sistema de soporte correctamente montado realice repetidamente el corte requerido. Antes de aprobar el equipo, defina la disposición del árbol, el procedimiento de alineación, la prueba de producción y los requisitos de mantenimiento. Estos aspectos revelan más sobre la capacidad útil que la potencia del husillo o el tamaño del soporte por sí solos.
