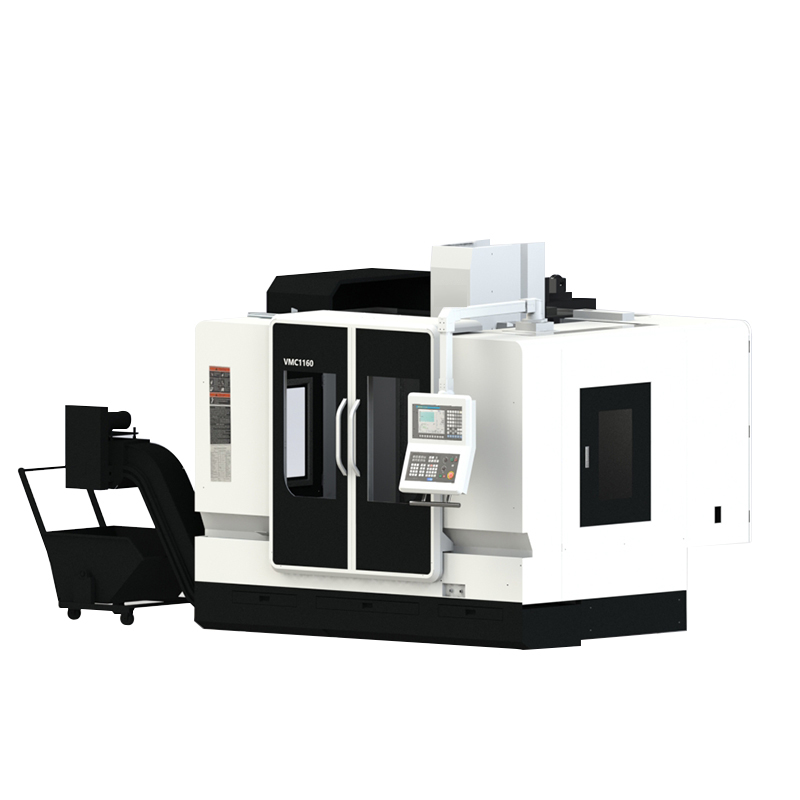

VMC1160
10001
Nuestros centros de mecanizado vertical controlan la calidad desde el principio: utilizan una bancada de fundición de una sola pieza, junto con un husillo de bolas de alta precisión y un sistema de servoaccionamiento, logrando una precisión de posicionamiento de ±0,003 mm y una repetibilidad de ±0,004 mm. Incluso las piezas difíciles de mecanizar, como superficies curvas complejas y piezas de paredes finas, pueden reproducirse con precisión a partir de los planos de diseño, lo que reduce el porcentaje de piezas desechadas en un 90%.

- PARÁMETROS DEL PRODUCTO -

Nuestros centros de mecanizado vertical controlan la calidad desde el principio: utilizan una bancada de fundición de una sola pieza, junto con un husillo de bolas de alta precisión y un sistema de accionamiento servo, logrando una precisión de posicionamiento de ±0.003mm y una repetibilidad de ±0.004mm. Incluso las piezas difíciles de mecanizar, como superficies curvas complejas y piezas de pared delgada, pueden reproducirse con precisión a partir de los planos de diseño, reduciendo las tasas de rechazo en un 90%.


ArtículoUnidadVMC650VMC855VMC1160VMC1270VMC1370
Capacidad





Recorrido eje Xmm600800110012001300
Recorrido del eje Ymm500550600700700
Recorrido eje Zmm500550600600700
Nariz del husillo a la mesa de trabajomm100-600120-670120-720150-800110-810
Centro del husillo a la columnamm573550650710750
Tamaño del husillo/guía





Diámetro del husillomm4040404045
Anchura de la guía linealmm35/35/3535/45/4545/45/4545/55/4545/45/45
Tamaño de la mesa de trabajo





Longitud de la mesa de trabajomm8001000120013001400
Anchura de la mesa de trabajomm500550600700700
T ranura cantidad-anchura*distanciamm5-18*905-18*905-18*1007-18*1005-18*110
Capacidad de carga máximakg40050080010001200
Eje





Velocidad del cabezalrpm10000/Correa10000/Correa10000/Correa10000/Correa8000/Correa
Potencia del motor del husillokw5.511/1511/1511/1515/18.5
Par del husilloNm26.352.552.57095.6
Conicidad del husillo
BT40BT40BT40BT40BT40
Sistema de alimentación





Velocidad de movimiento rápida (X/Y/Z)m/min36/36/3036/36/3636/36/3036/36/2430/30/24
Velocidad de cortemm/min1-100001-100001-100001-100001-10000
Potencia del motor de alimentaciónkw1.2/1.2/1.82.0/2.0/3.03/3/33/3/34.5/4.5/4.5
X/Y/Z Axsis motor torqueNm7/7/1112/12/2222/22/2222/22/2237/37/37
Revista Tool





CapacidadpiezasDisco/169 estilo sombreroDisco/24Disco/24Disco/24Disco/24
Diámetro máximo de la herramientamm78-90120120120120
Peso máximo de la herramientakg8888300
Longitud máxima de la herramientamm2503003003008
Tiempo de cambio de herramienta (TT)
62.332.332.332.33
Precisión





Precisión de posicionamientomm±0.004/300mm±0.004/300mm±0.004/300mm±0.004/300mm±0.004/300mm
Precisión de repeticiónmm±0.002/300mm±0.003/300mm±0.003/300mm±0.003/300mm±0.003/300mm
