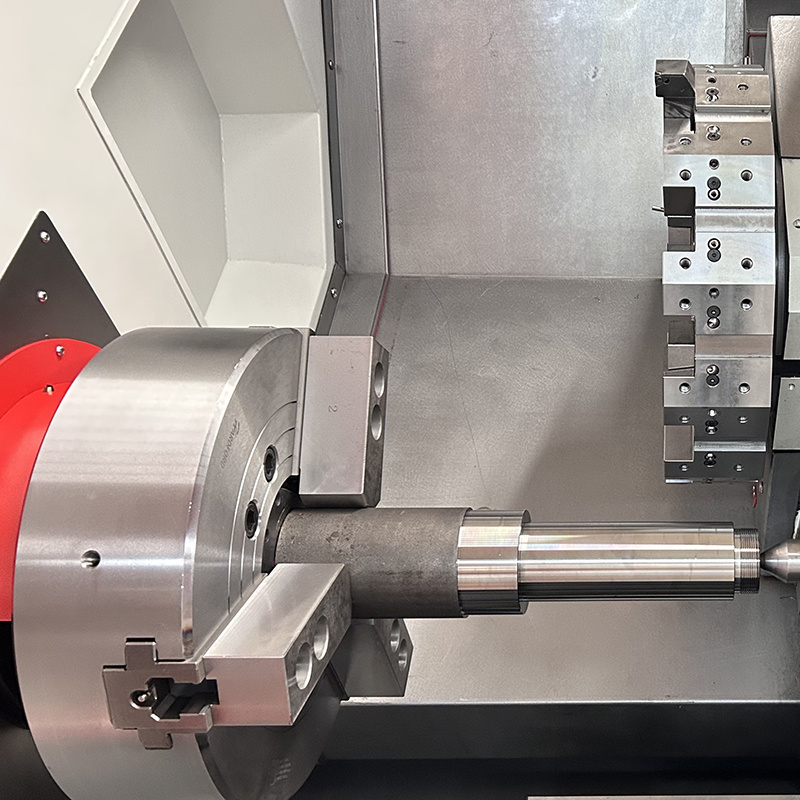

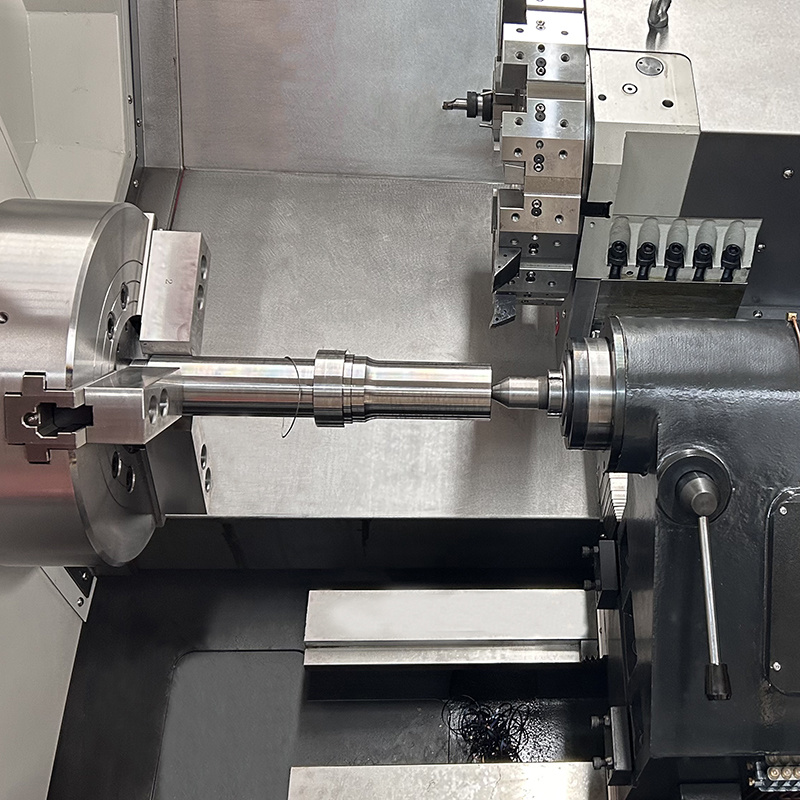

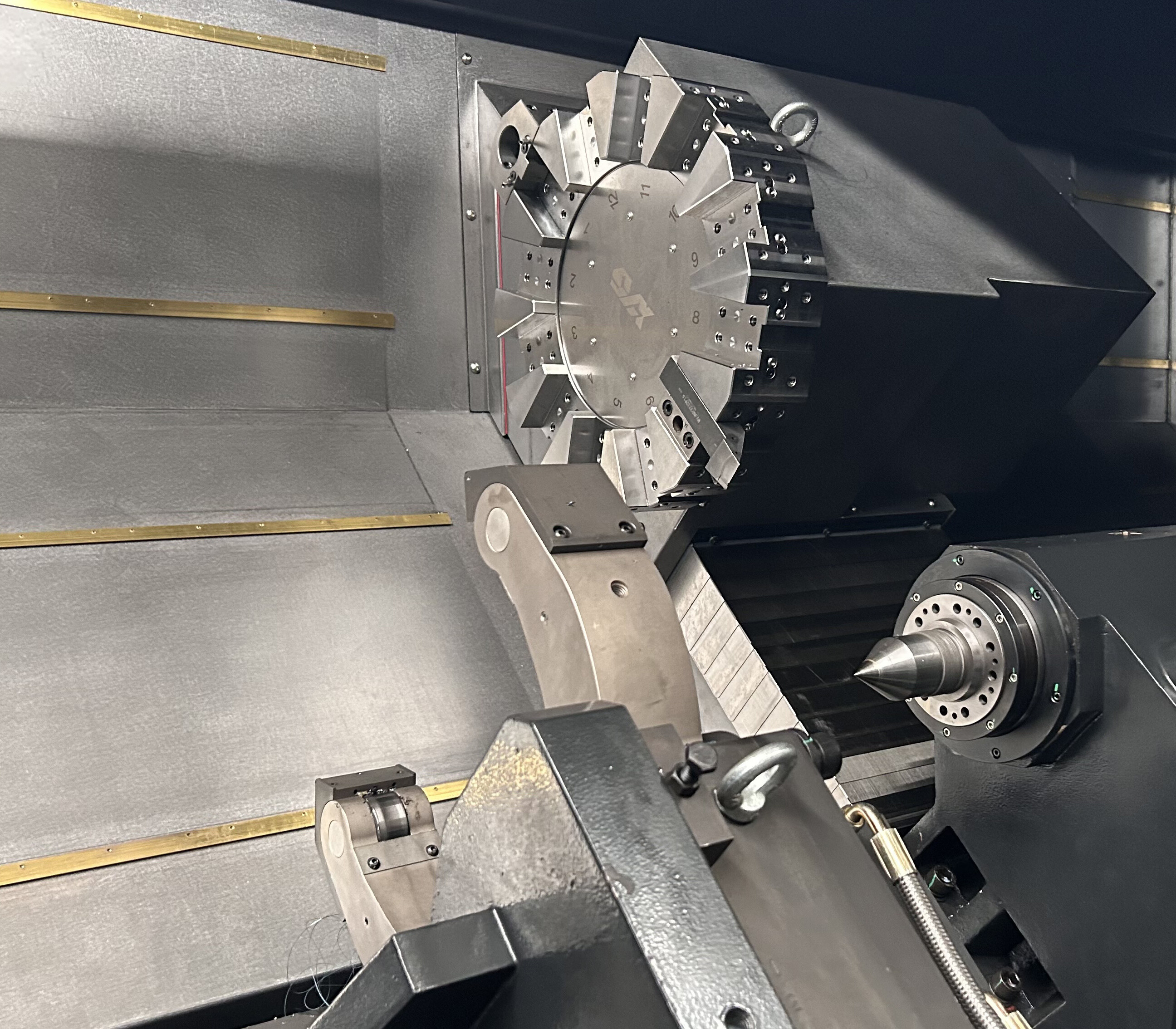

TCK700
10001
Con el control digital como núcleo, rompe con las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para ofrecer una gran resistencia a las vibraciones, manteniendo una precisión estable incluso durante el funcionamiento a alta velocidad a largo plazo. La bancada está construida a partir de una sola pieza de hierro fundido, tratada con envejecimiento para eliminar las tensiones internas, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.

- PARÁMETROS DEL PRODUCTO -

Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y ofreciendo soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a las vibraciones, manteniendo una precisión estable incluso durante operaciones prolongadas a alta velocidad. La bancada está construida en una sola pieza de hierro fundido, tratada con envejecimiento para eliminar tensiones internas, lo que resulta en una deformación mínima y garantiza una estabilidad de mecanizado a largo plazo.


Parámetros técnicosunidadTCK700
Rango de procesamientoEl diámetro máximo de giro en la camammΦ780
El diámetro máximo de oscilación sobre el sillínmmΦ500
Diámetro de giro recomendadommΦ650
distancia entre centrosmm1100
EjeTipo de cabezalmmA2-11
Diámetro del agujero pasante del husillomm105
Diámetros de barrasmm92
Velocidad máxima del husillor/min2500
potencia nominal de salida del motor principalKw22-30
par máximo de salida del husilloNM573NM
Fijaciónmandril hidráulicoen15
Contrapuntomanguito del contracabezalmmMT5 rotación interna
tipo de movimiento del contrapunto/hidráulico programable totalmente automático
sillínángulo de inclinaciónDEG45 °
distancia de viaje Xmm350+20
longitud de la pieza sujeta por el mandrilmm4900
velocidad de desplazamiento rápido X/Zm/min16/24
servo motor X/ZKW3/3
torreta de herramientastiposervohidráulicoBMT65 horizontal 12 estaciones
tiempo de cambio de herramienta adyacenteS0.5
capacidad de la herramienta/12 estaciones
dimensiones de la herramienta (torneado/taladrado)mm32×32/Φ32(40)
modelo de pinza de resorte/ER40
potencia torreta potenciaKW5.5-7.5
dimensión de la máquina X10004500X2300X2550mmpeso neto/peso bruto7000/7500KG
dimensión de la máquina X15006000X2300X2550mmpeso neto/peso bruto8800/9500KG
tamaño de máquina X20006500X2300X2550mmpeso neto/peso bruto9800/10500KG
dimensión de la máquina X30007500X2300X2550mmpeso neto/peso bruto12500/13300KG
dimensión de la máquina X40008500X2300X2550mmpeso neto/peso bruto14800/15800KG
dimensión de la máquina X40009800X2300X2550mmpeso neto/peso bruto16800/17800KG


elementos de inspeccióntolerancia permitida(mm)
movimiento axial periódico del husillo0.005
desviación radial del cono de fijación del mandril del husillo0.005
precisión de posicionamientoprecisión de posicionamiento de repetición AX±0.004 Z±0.005
precisión de posicionamiento BX:0,008 Z:0,011
Precisión de posicionamiento de repetición del eje C0.0027°
consistencia del diámetro0.01/150
planitud de la superficie0.013/φ200
paso de rosca error acumulado0.010/50
rugosidad superficialRa1,6μm
