TCK52DY
10001
Con el control digital como núcleo, rompe con las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para ofrecer una gran resistencia a las vibraciones, manteniendo una precisión estable incluso durante el funcionamiento a alta velocidad a largo plazo. La bancada está construida a partir de una sola pieza de hierro fundido, tratada con envejecimiento para eliminar las tensiones internas, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.

- PARÁMETROS DEL PRODUCTO -

Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y ofreciendo soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión con gran resistencia a las vibraciones, manteniendo una precisión estable incluso durante operaciones prolongadas a alta velocidad. La bancada está construida en una sola pieza de hierro fundido, tratada con envejecimiento para eliminar tensiones internas, lo que resulta en una deformación mínima y garantiza una estabilidad de mecanizado a largo plazo.


EspecificaciónTCK52DY
Diámetro máximo de giro en la camaΦ670mm
Diámetro máximo de giro del carroΦ400mm
distancia entre centros650mm
Longitud máxima de mecanizado450mm
Especificación de la nariz del husilloA2-6
Potencia del motor del husillo11-15kw
Diámetro de la unidad de husillo200mm
Velocidad del cabezal4200rpm
Diámetro del agujero pasante del husilloΦ66mm
Diámetro interior del orificio de pasoΦ52mm

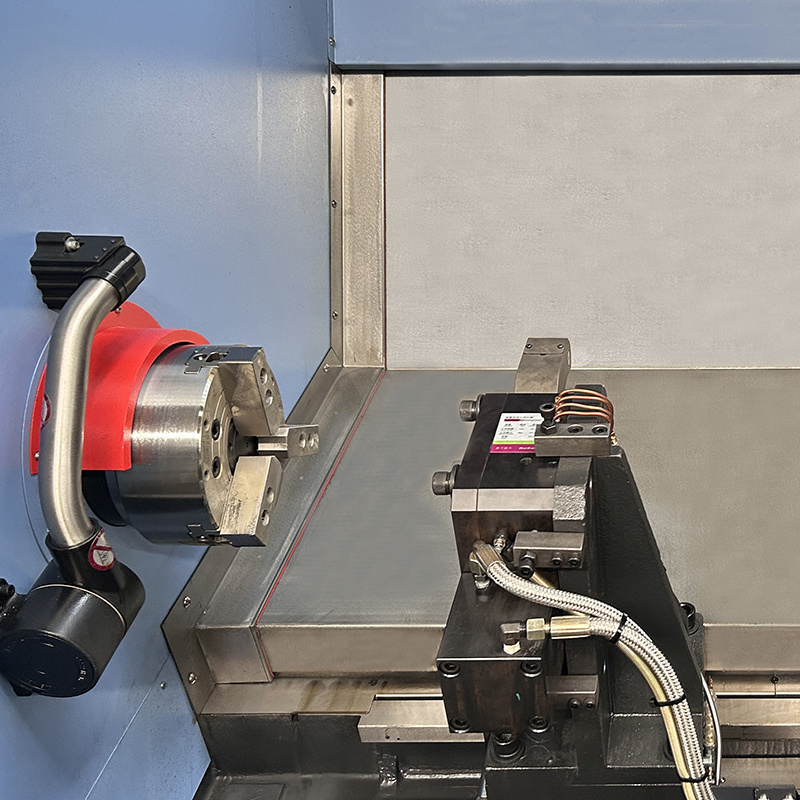

Especificaciones del mandril
TipoEje Y de la potencia turnit en la estación 12
Soporte para herramientas eléctricasBMT55
Recorrido eje X/Z270/650mm
Recorrido del eje Y±45/50mm
Especificaciones del tornillo del eje X/Z3210/4010
Precisión de posicionamiento repetido±0.005
Especificación del portaherramientas externo25*25mm
Diámetro máximo de la barra de mandrinar32mm
Cambio de herramienta y tiempo de bloqueo en posición adyacente0.16s

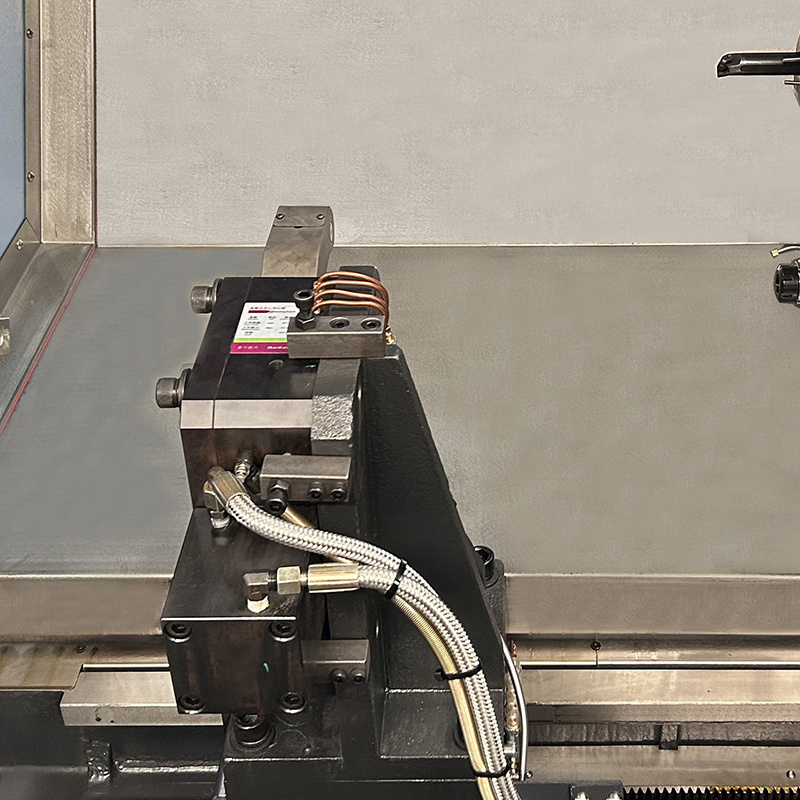

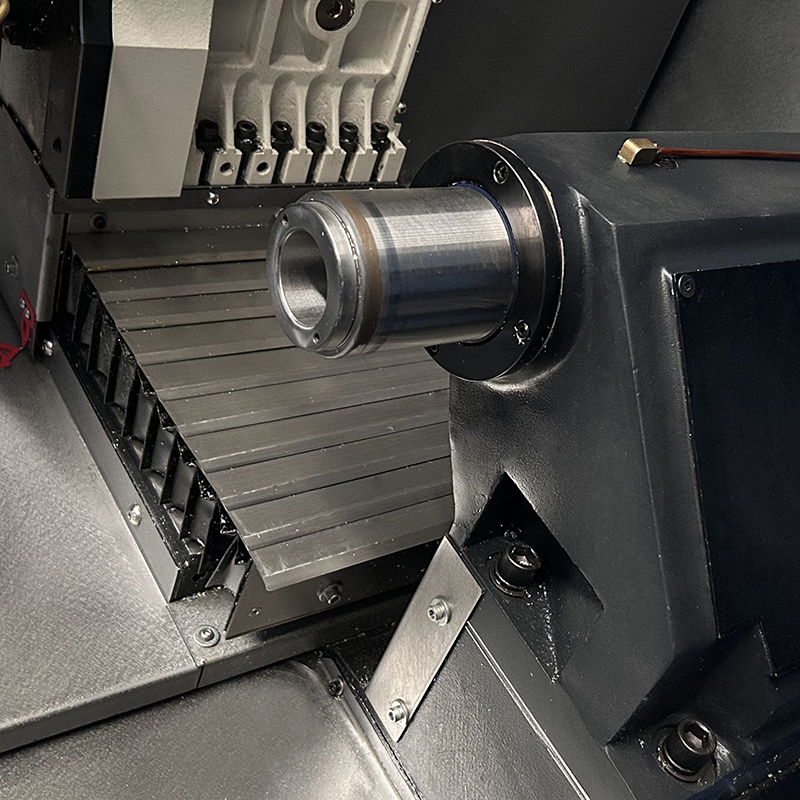

Tipo de contrapuntoHidráulico
Carrera del contrapunto480mm
Diámetro del casquillo del contrapuntoΦ80mm
Recorrido del casquillo del contrapunto100mm
Conicidad del agujero del manguito del contrapuntoMT5
Velocidad de desplazamiento X/Z20/24M/min
Anchura de línea45 Rodillos mm
Serve motor torque X/Z3/3Kw
