TCK52D
10001
Con el control digital como núcleo, rompe con las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para ofrecer una gran resistencia a las vibraciones, manteniendo una precisión estable incluso durante el funcionamiento a alta velocidad a largo plazo. La bancada está construida a partir de una sola pieza de hierro fundido, tratada con envejecimiento para eliminar las tensiones internas, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.

- PARÁMETROS DEL PRODUCTO -

Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y ofreciendo soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión con gran resistencia a las vibraciones, manteniendo una precisión estable incluso durante operaciones prolongadas a alta velocidad. La bancada está construida en una sola pieza de hierro fundido, tratada con envejecimiento para eliminar tensiones internas, lo que resulta en una deformación mínima y garantiza una estabilidad de mecanizado a largo plazo.


ModeloTCK52D
especificaciones técnicasunidadparámetro
gama de máquinasCama abatiblemmΦ650
Diámetro máximo de rotación en el sillín de la camammΦ400
Longitud máxima de procesamientommΦ480
Diámetro máximo de mecanizadommΦ400
distancia entre centrosmm600
EjeTipo de cabezalmmA2-6
agujero del husillomm66
Diámetro de la varilla52
Velocidad máxima del husillor/min4000
Potencia nominal del motor principalKw15/18.5

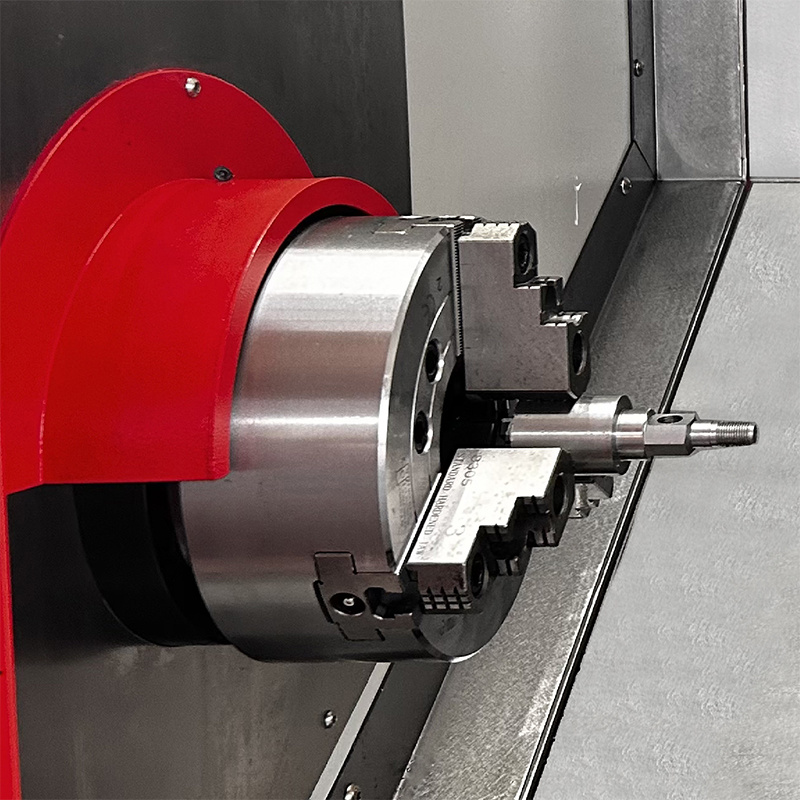

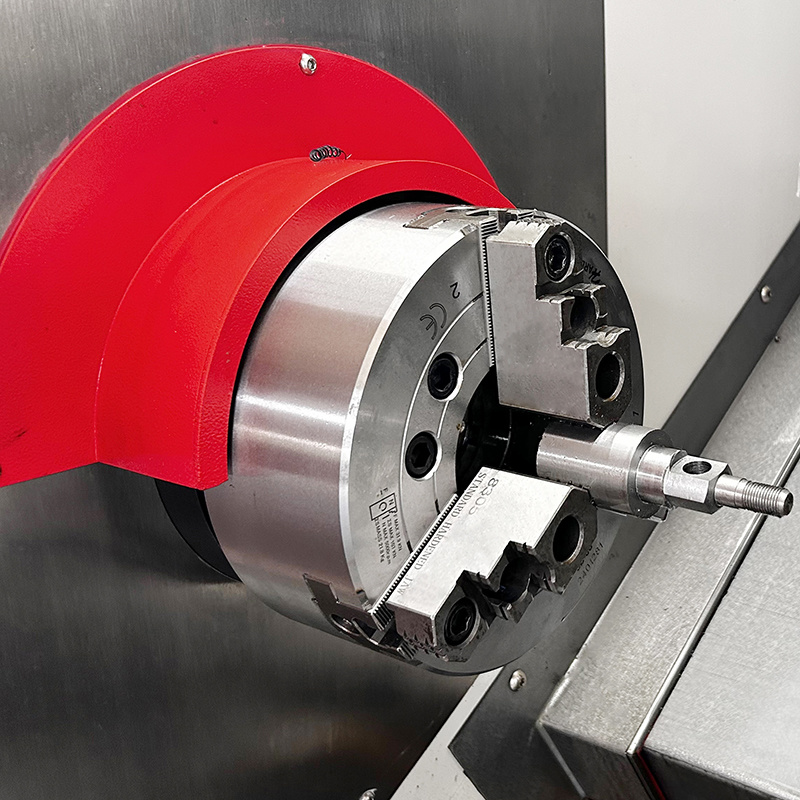

abrazaderamandril hidráulicopulgada8
contrapuntoManguito del contrapunto/MT5
Tipo de movimiento del contrapunto/Tablero deslizante accionado
Diámetro de la plumamm80
Recorrido del contrapuntomm490
Tipo de guía del contrapunto/carril-guía endurecido
Sillín de camaÁngulo de inclinacióngrado30
Distancia de desplazamiento Xmm260
Distancia de desplazamiento Zmm610



Velocidad de desplazamiento X/Zm/min30/30
Servo motor X/ZKW2.5/2.5

Diámetro de la torretammDiámetro del disco de corte 380
Tiempo de cambio de herramienta adyacente$0.5
Número de posiciones de la cuchilla/12 puestos de trabajo

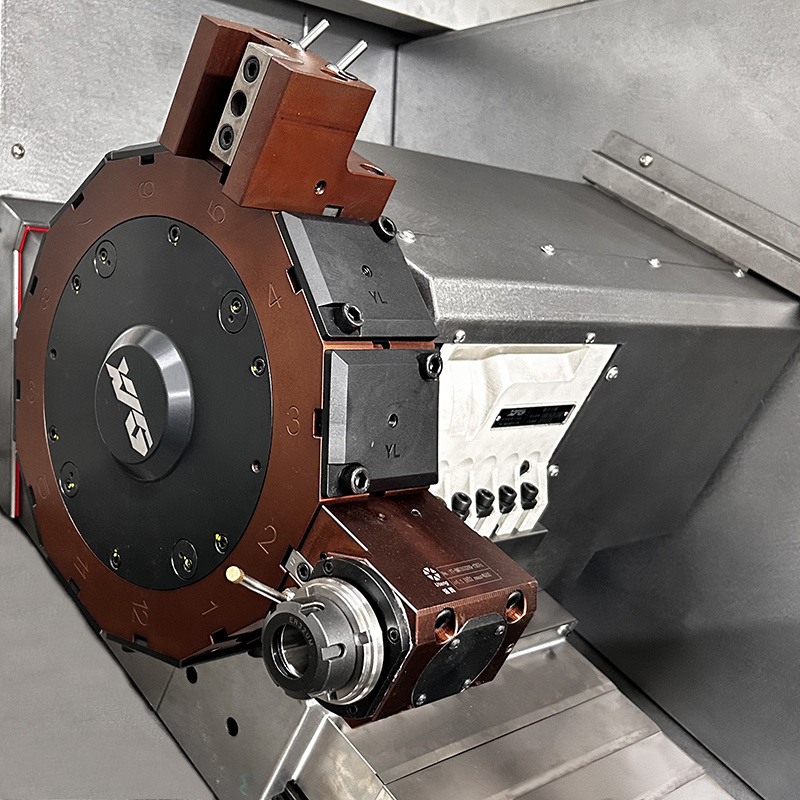

Tipo de torretaTorreta de alimentaciónBMT55 - 12 estaciones de herramientas motorizadas
