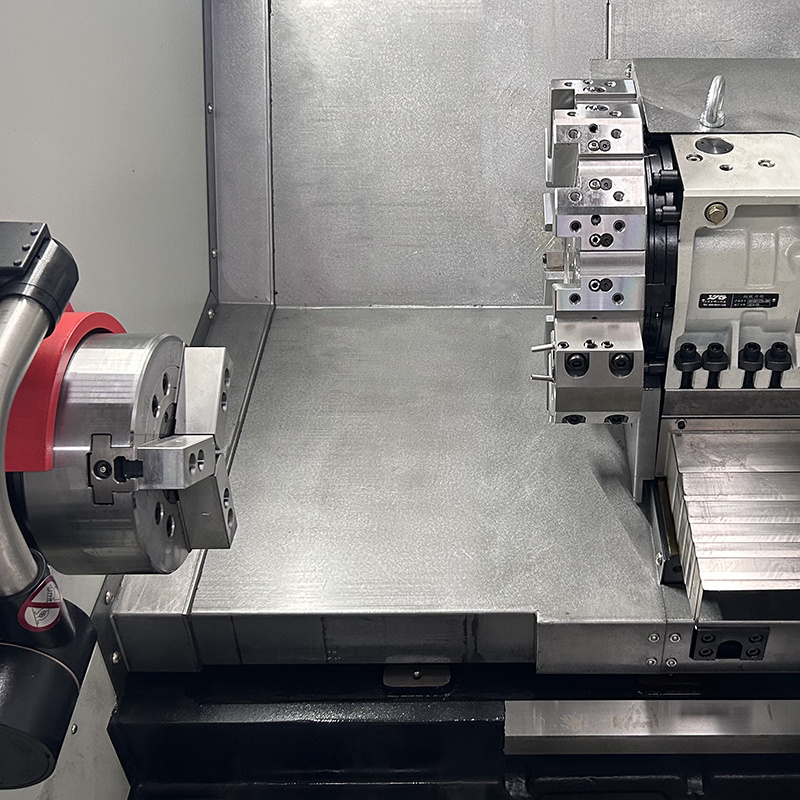

TCK52
10001

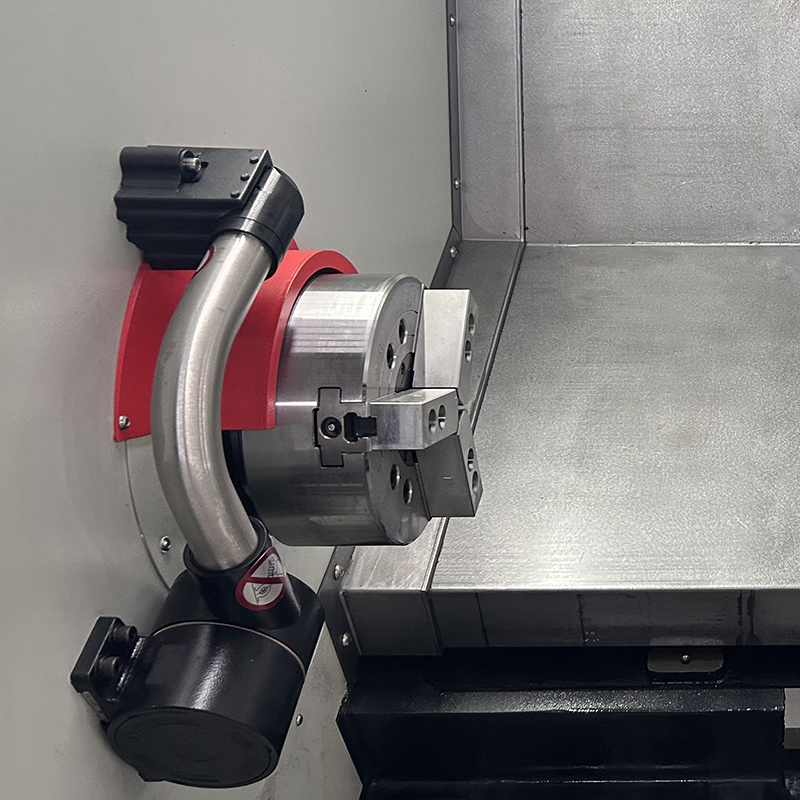

Con el control digital como núcleo, rompe con las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para ofrecer una gran resistencia a las vibraciones, manteniendo una precisión estable incluso durante el funcionamiento a alta velocidad a largo plazo. La bancada está construida a partir de una sola pieza de hierro fundido, tratada con envejecimiento para eliminar las tensiones internas, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.

- PARÁMETROS DEL PRODUCTO -

Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y ofreciendo soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión con gran resistencia a las vibraciones, manteniendo una precisión estable incluso durante operaciones prolongadas a alta velocidad. La bancada está construida en una sola pieza de hierro fundido, tratada con envejecimiento para eliminar tensiones internas, lo que resulta en una deformación mínima y garantiza una estabilidad de mecanizado a largo plazo.


ProyectoUnidadTCK52-600
Diámetro de rotación en la superficie del lechommΦ520
Diámetro máximo de giro en monopatínmmΦ300
Longitud de mecanizadomm600
Potencia del motor principalKW7.5
Velocidad del cabezalrpm2500
Diámetro del agujero del husillommΦ80
Recorrido del eje Xmm200
Par motor eje XNM8
Recorrido del eje Zmm600
Par motor eje ZNM12
Método de conexión eje X- Z
Conexión directa
Velocidad máxima del husillorpm3000
Serie de velocidades del eje principal
Velocidad infinitamente variable
Forma y código del extremo del husillo principal
A2-8
Diámetro interior del agujero pasante del husillommΦ80
Diámetro interior del tubo de tracción del husillommΦ56
Especificaciones del mandril estándarpulgada8*
Velocidad de desplazamientom/min20

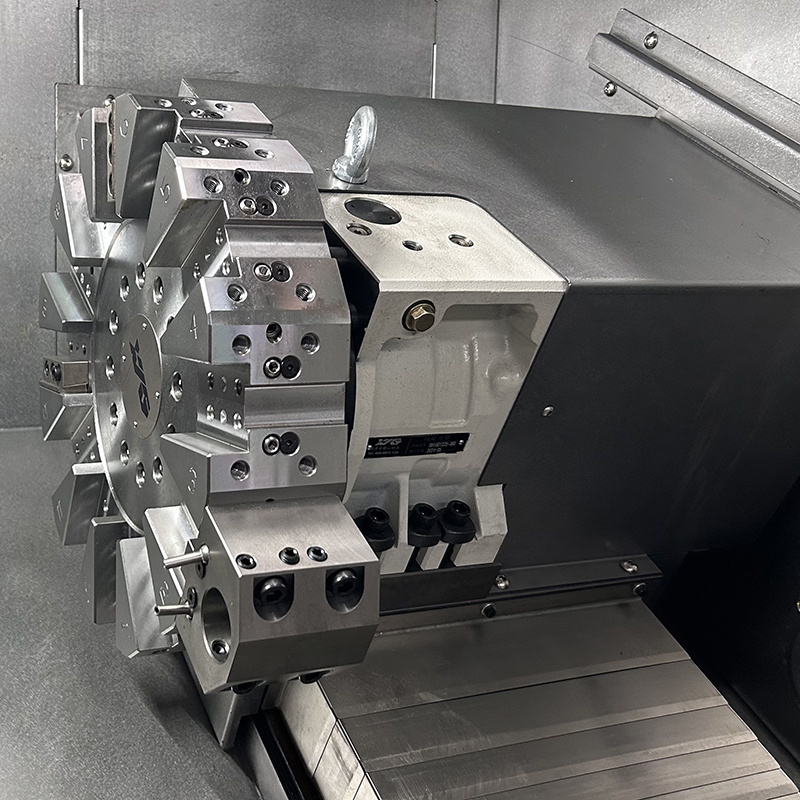

Forma de portacuchillos
Torreta hidráulica horizontal de 8 estaciones
Precisión de posicionamiento bidireccional X/Zmm±0.008
Precisión de posicionamiento repetitivo unidireccional X/Zmm±0.004

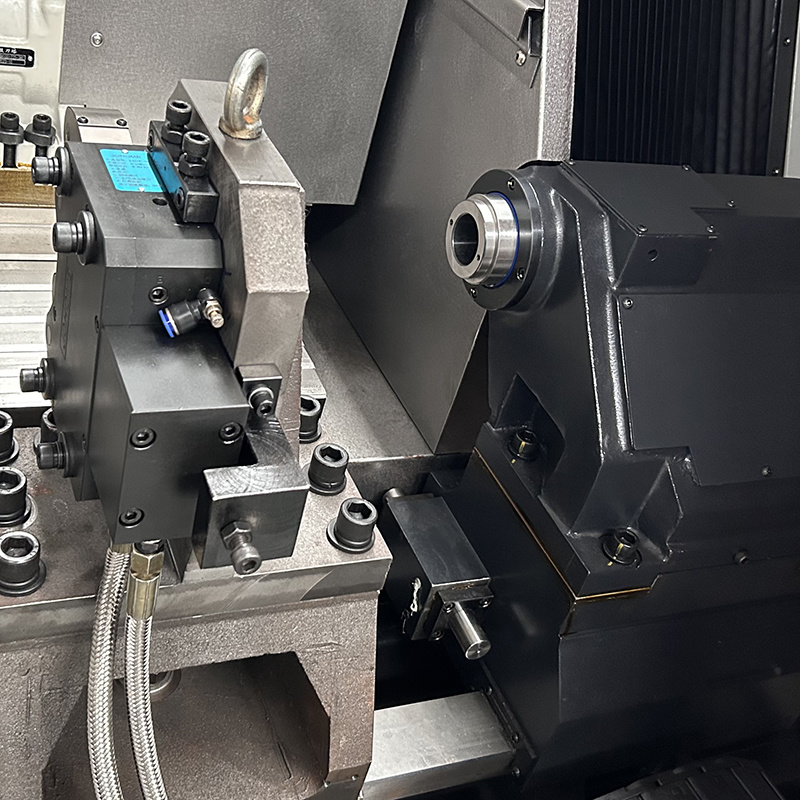

Diámetro de la plumamm70
Viaje en mangasmm100
Recorrido del asiento traseromm450
