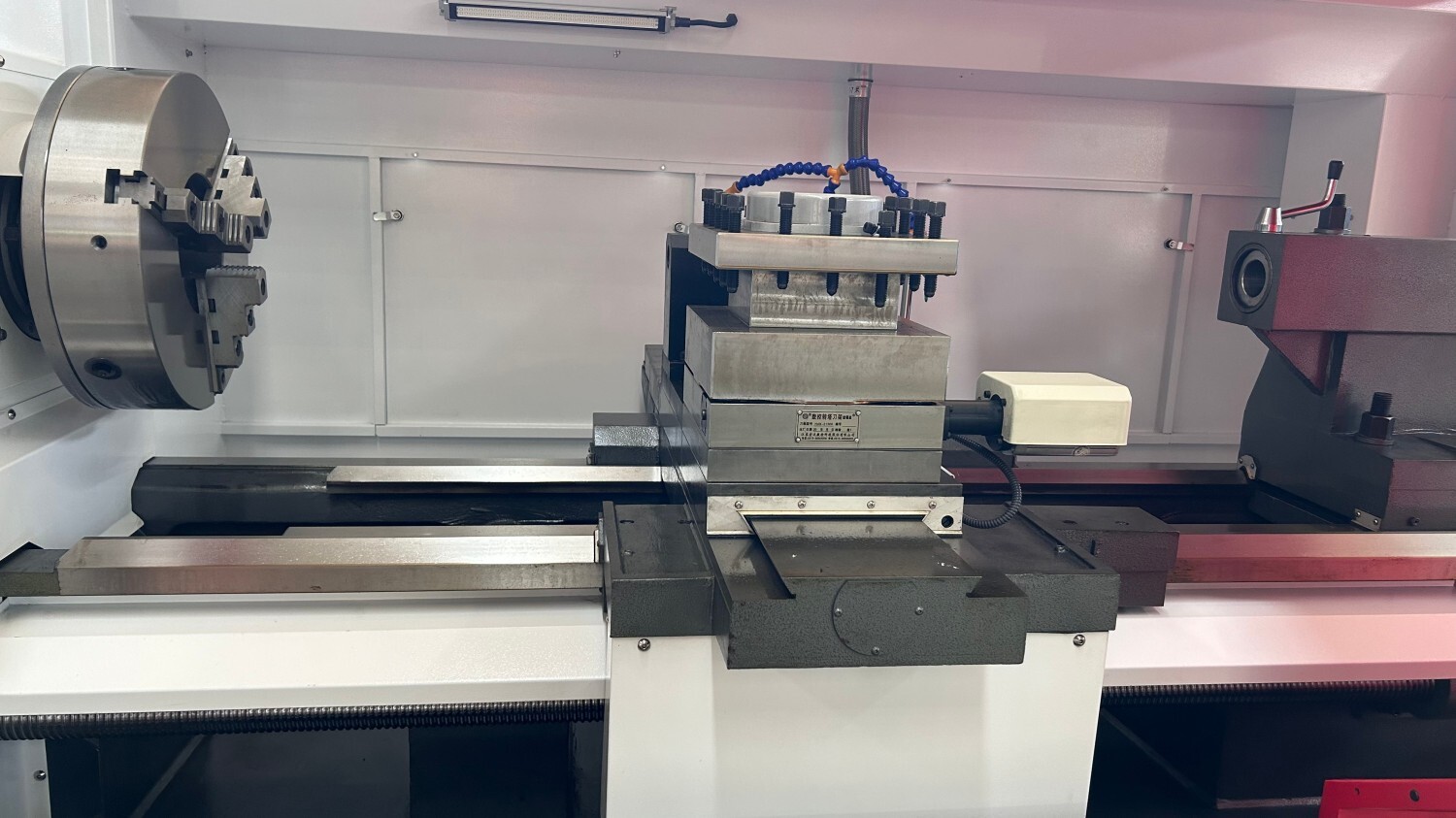

Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y ofreciendo soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión con gran resistencia a las vibraciones, manteniendo una precisión estable incluso durante operaciones prolongadas a alta velocidad. La bancada está construida en una sola pieza de hierro fundido, tratada con envejecimiento para eliminar tensiones internas, lo que resulta en una deformación mínima y garantiza una estabilidad de mecanizado a largo plazo.
| Categoría | Modelo | Unidad | CK6150 | CK6180 | CK61100 |
| Capacidad de procesamiento | Diámetro máximo de rotación de la cama | mm | Φ500 | Φ800 | Φ1000 |
| Diámetro máximo de rotación del carro | mm | Ф290 | Φ450 | Φ630 |
| Diámetro máximo de corte | mm | Φ500 | Φ800 | Φ1000 |
| Longitud máxima de procesamiento | mm | 1500 | 2850 | 1350 |
| Viajar | Recorrido máximo del eje X/Z | mm | 300/1500 | 450/3000 | 480 / 1500 |
| Unidad mínima de desplazamiento del eje X/Z | mm | 0.001 | 0.001 | 0.001 |
| Eje | Diámetro del agujero del husillo | mm | Ф82 | Φ105 | Φ105 |
| Número de etapas del cabezal |
| Infinitas/tres marchas (conversión de frecuencia dentro de las marchas) | Continuo / 4 rangos | Continuo / 4 rangos |
| Velocidad máxima del husillo | rpm | 150-2000/60-1600 | 30-84/53-150/120-350/300-835 | 30-84 / 53-150 / 120-350 / 300-835 |

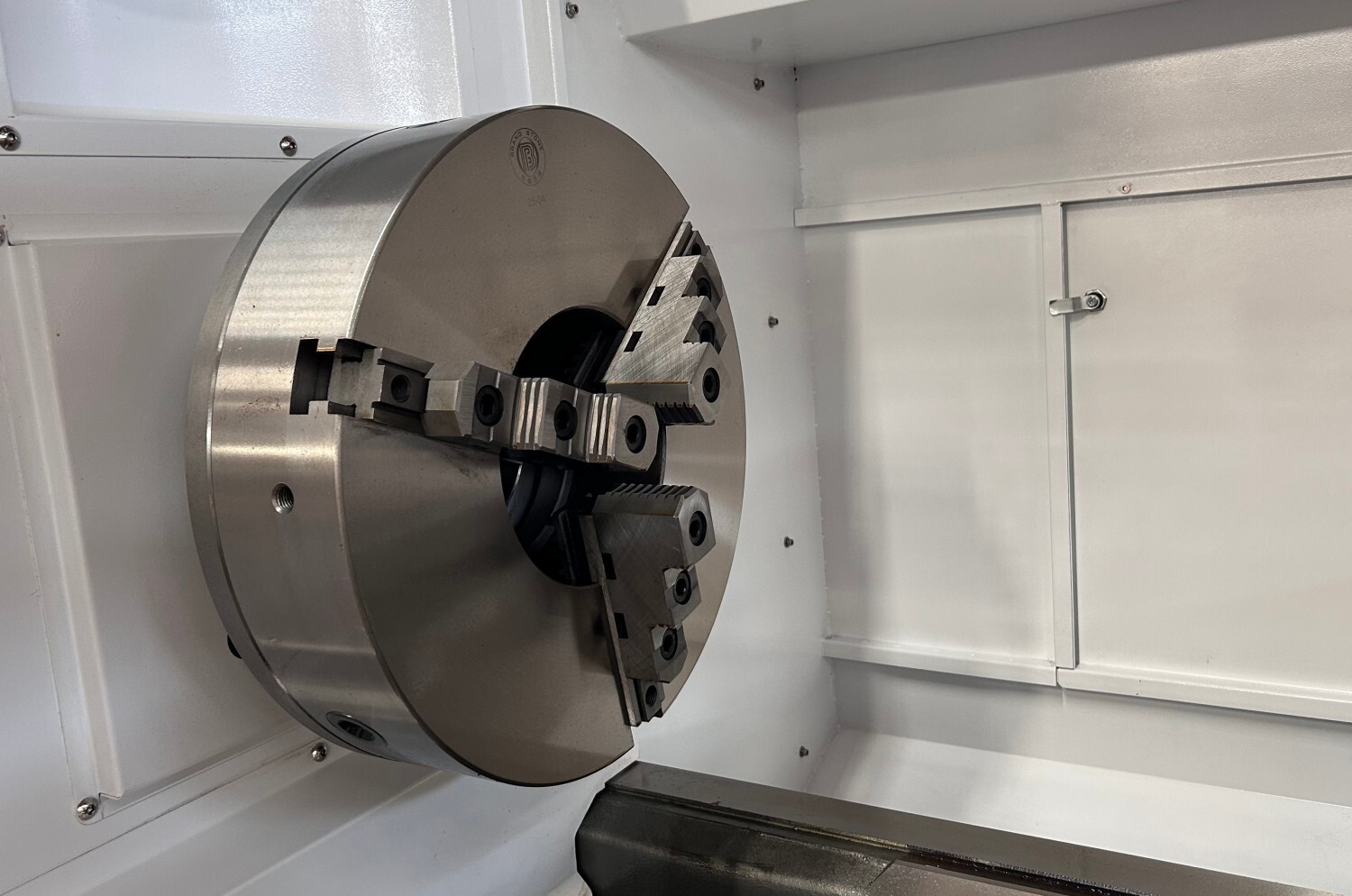

| Extremo del husillo |
| A2-8/C8 | A2-8/C8/c11 | A2-8 / C8 / c11 |
| Potencia del motor principal (conversión de frecuencia) | kW | 7.5 | 11 | 11 |
| Inversor | kW | 7.5 | 11 | 11 |
| Eje X/Z | N.m | 5/7.5 | 10/15 | 10 / 15 |
| Velocidad de desplazamiento del eje X/Z | m/min | ’6/8 | 4/6 | 4 / 6 |

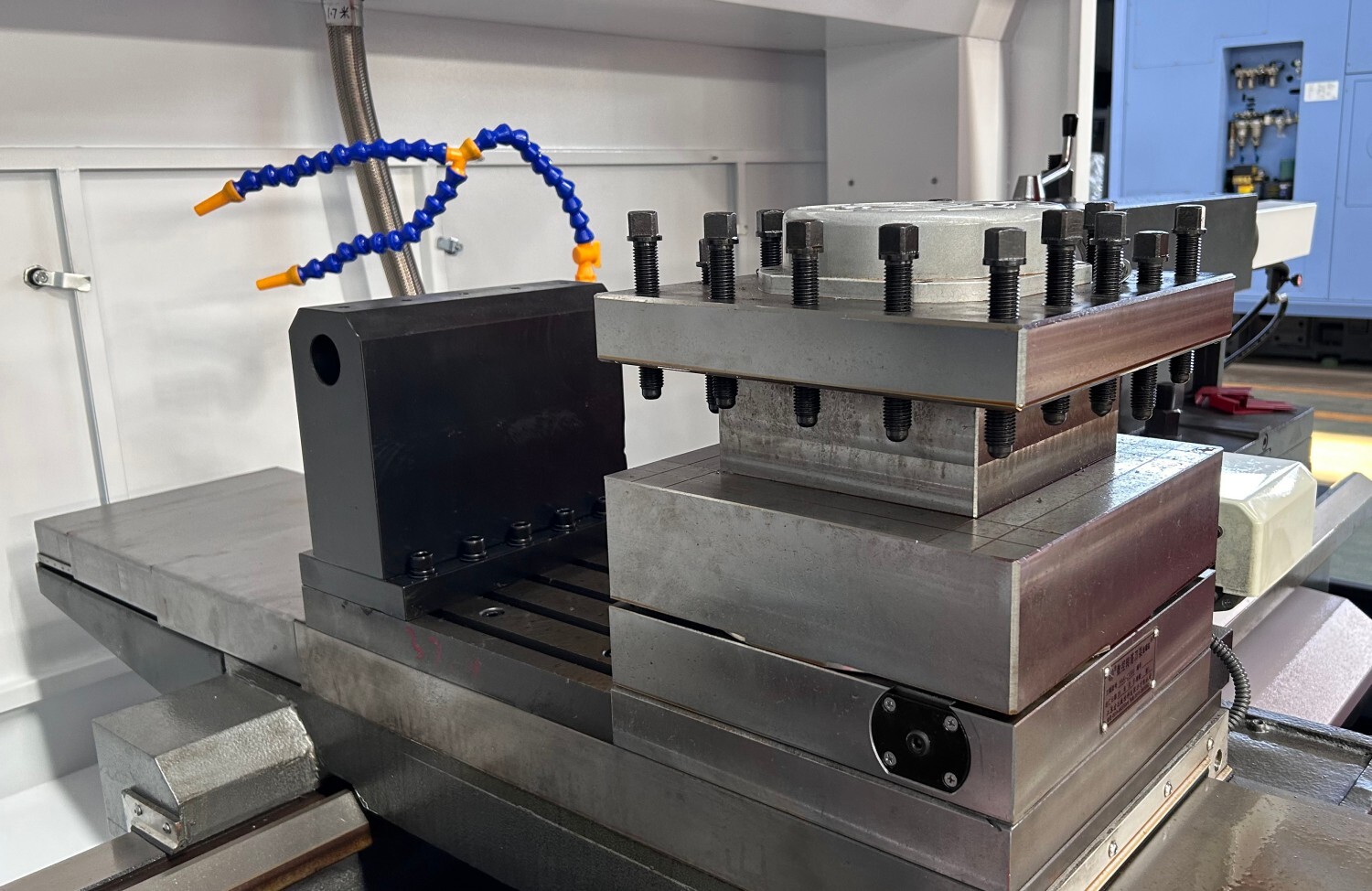

| Portaherramientas de avance | Tipo de apoyo |
| Portaherramientas eléctrico de 4 estaciones | Torreta portaherramientas eléctrica de 4 estaciones | Torreta portaherramientas eléctrica de 4 estaciones |
| Tamaño de la barra de herramientas | mm | 25*25 | 32*32 | 40*40 |
| Precisión de repetición de posicionamiento del portaherramientas | mm | ≤0.004 | ≤0.004 | ≤0.004 |

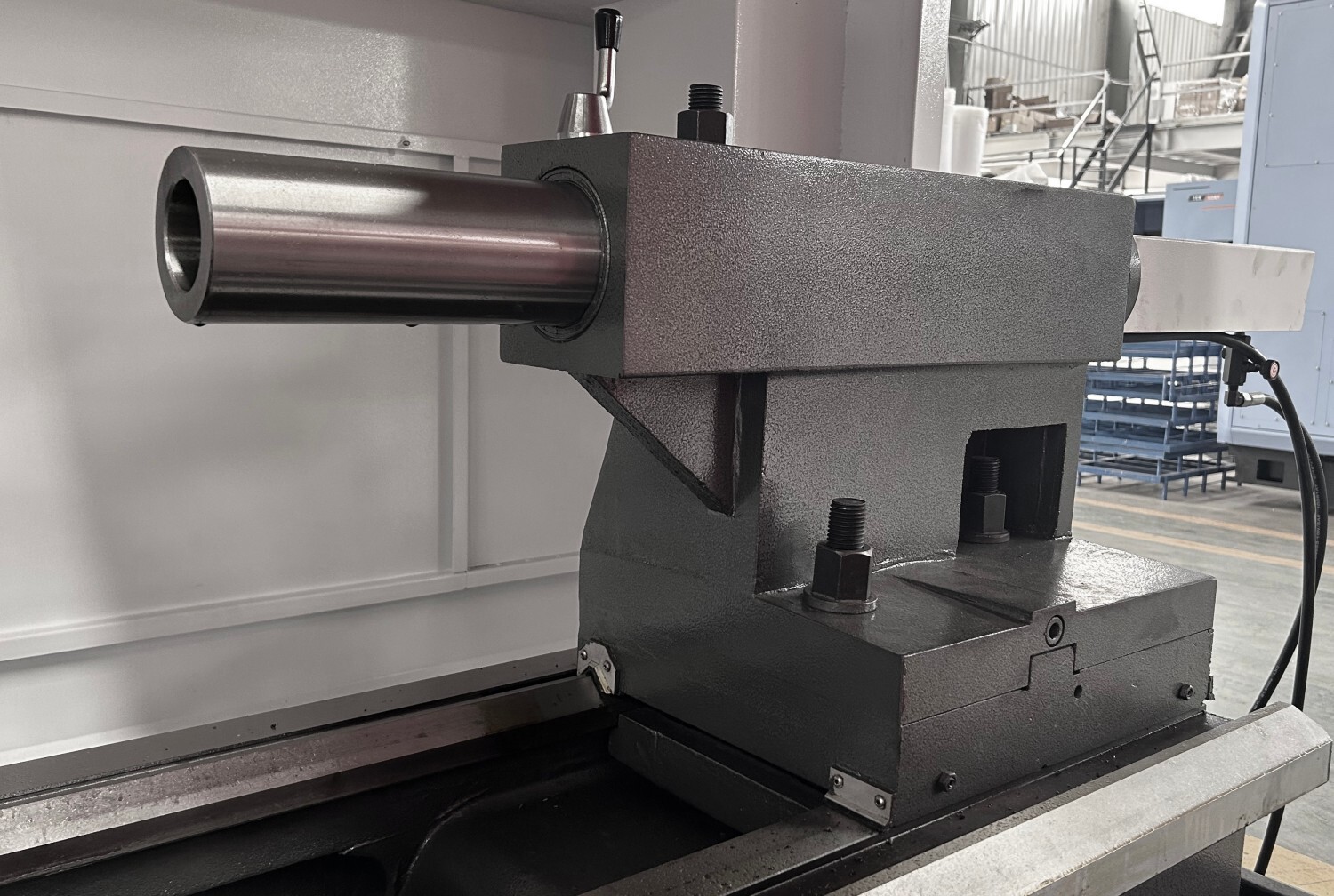

| Diámetro del manguito de la culata | mm | Φ65 | Φ100 | Φ75 |
| Recorrido del manguito de la culata | mm | 130 | 250 | 200 |
| Agujero cónico central de la culata |
| Mohs 5# | Mohs 6# | Mohs 6# |
| Peso neto de la máquina herramienta | kg | 1800 | 5300 | 5000 |
| Dimensiones totales de la máquina herramienta (longitud *anchura × altura) | mm | 2900*1300*1680 | 5200*1800*2000 | 3700*1800*2000 |
| Otros | Requisitos de potencia (potencia/corriente) | kW/A | 15kW/20A | 20kW/30A | 20kW / 30A |
