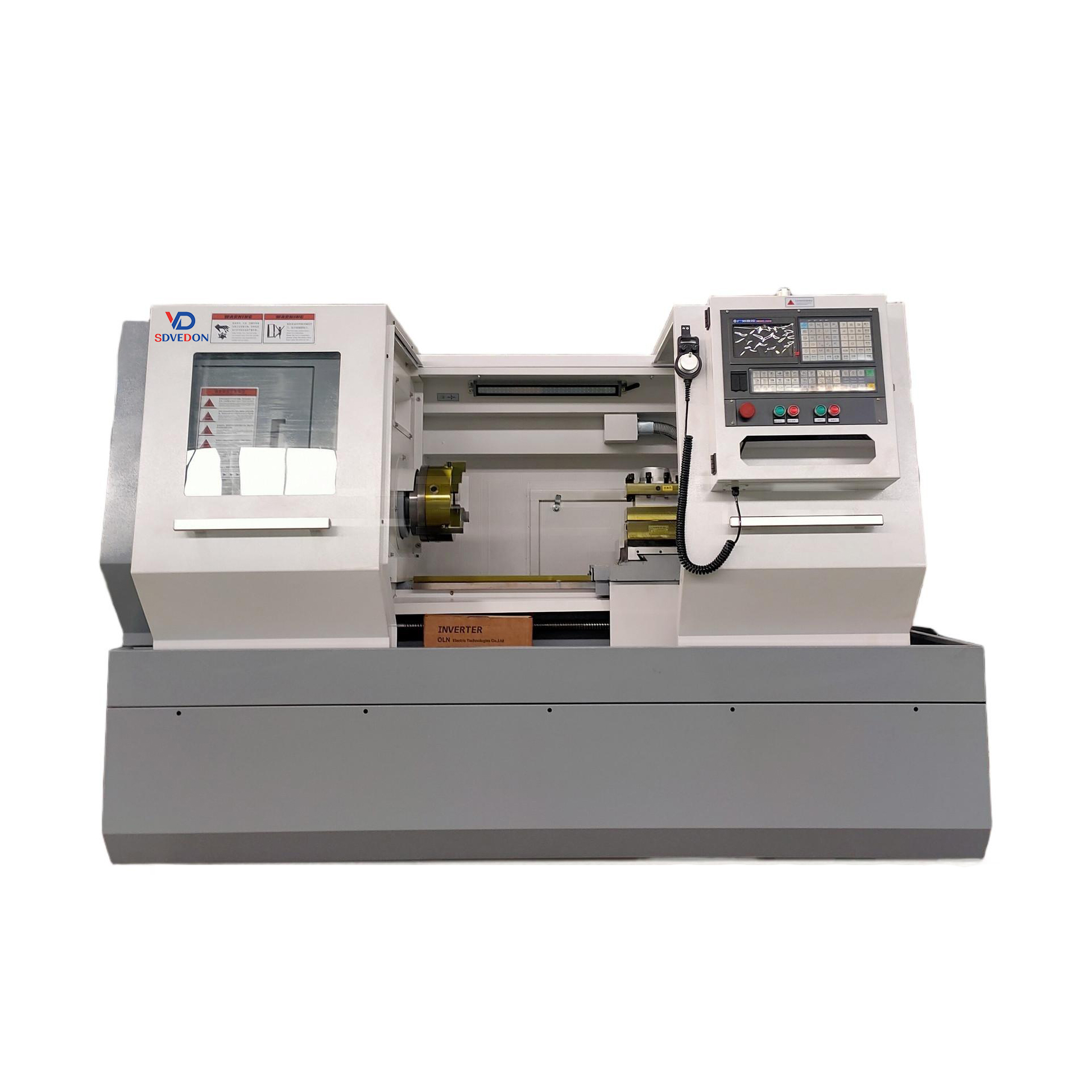

CK6150
10001

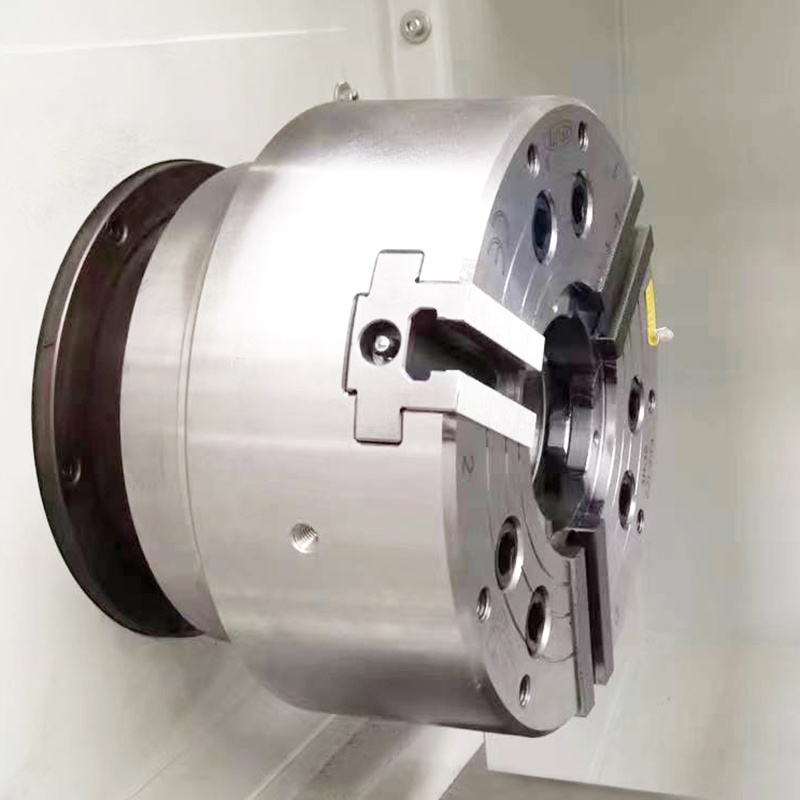

Con el control digital como núcleo, rompe con las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para ofrecer una gran resistencia a las vibraciones, manteniendo una precisión estable incluso durante el funcionamiento a alta velocidad a largo plazo. La bancada está construida a partir de una sola pieza de hierro fundido, tratada con envejecimiento para eliminar las tensiones internas, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.

- PARÁMETROS DEL PRODUCTO -

Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y ofreciendo soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión con gran resistencia a las vibraciones, manteniendo una precisión estable incluso durante operaciones prolongadas a alta velocidad. La bancada está construida en una sola pieza de hierro fundido, tratada con envejecimiento para eliminar tensiones internas, lo que resulta en una deformación mínima y garantiza una estabilidad de mecanizado a largo plazo.


CategoríaModeloUnidadCK6150CK6180CK61100
Capacidad de procesamientoDiámetro máximo de rotación de la camammΦ500Φ800Φ1000
Diámetro máximo de rotación del carrommФ290Φ450Φ630
Diámetro máximo de cortemmΦ500Φ800Φ1000
Longitud máxima de procesamientomm150028501350
ViajarRecorrido máximo del eje X/Zmm300/1500450/3000480 / 1500
Unidad mínima de desplazamiento del eje X/Zmm0.0010.0010.001
EjeDiámetro del agujero del husillommФ82Φ105Φ105
Número de etapas del cabezal
Infinitas/tres marchas (conversión de frecuencia dentro de las marchas)Continuo / 4 rangosContinuo / 4 rangos
Velocidad máxima del husillorpm150-2000/60-160030-84/53-150/120-350/300-83530-84 / 53-150 / 120-350 / 300-835
Extremo del husillo
A2-8/C8A2-8/C8/c11A2-8 / C8 / c11
Potencia del motor principal (conversión de frecuencia)kW7.51111
InversorkW7.51111
Eje X/ZN.m5/7.510/1510 / 15
Velocidad de desplazamiento del eje X/Zm/min’6/84/64 / 6
Portaherramientas de avanceTipo de apoyo
Portaherramientas eléctrico de 4 estacionesTorreta portaherramientas eléctrica de 4 estacionesTorreta portaherramientas eléctrica de 4 estaciones
Tamaño de la barra de herramientasmm25*2532*3240*40
Precisión de repetición de posicionamiento del portaherramientasmm≤0.004≤0.004≤0.004
Diámetro del manguito de la culatammΦ65Φ100Φ75
Recorrido del manguito de la culatamm130250200

Agujero cónico central de la culata
Mohs 5#Mohs 6#Mohs 6#
Peso neto de la máquina herramientakg180053005000
Dimensiones totales de la máquina herramienta (longitud *anchura × altura)mm2900*1300*16805200*1800*20003700*1800*2000
OtrosRequisitos de potencia (potencia/corriente)kW/A15kW/20A20kW/30A20kW / 30A
